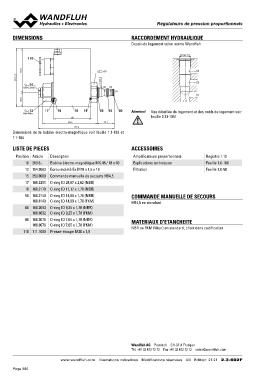

DIMENSIONS RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
110 RACCORDEMENT HYDRAULIQUE
Dessin de logement selon norme Wandfluh
M16x1.5
93.3 s30 (3)
70.8
M16x1.5
15 (2)
(3) (2)
MD= 5.5Nm (1) (1)
(1)
22.5
12 17 18 10 18 50 60 80 Attention! Vue détaillée du logement et des outils de logement voir
feuille 2.13-1051
MD= 9Nm
60
88.6 27.1
122.6
Dimensions de la bobine électro-magnétique voir feuille 1.1-183 et
1.1-184
LISTE DE PIECES ACCESSOIRES
Position Article Description Amplificateurs proportionnels Registre 1.13
10 263.6... Bobine électro-magnétique MK.45 / 18 x 60 Explications techniques Feuille 1.0-100
12 154.2603 Ecrou moleté Ex M18 x 1,5 x 18 Filtration Feuille 1.0-50
15 253.8000 Commande manuelle de secours HB4,5 COMMANDE MANUELLE DE SECOURS
17 160.2251 O-ring ID 25,07 x 2,62 (NBR) HB4,5 en standard
18 160.2170 O-ring ID 17,17 x 1,78 (NBR) MATERIAUX D'ETANCHEITE
50 160.2140 O-ring ID 14,00 x 1,78 (NBR) NBR ou FKM (Viton) en standard, choix dans codification
160.8140 O-ring ID 14,00 x 1,78 (FKM)
60 160.2093 O-ring ID 9,25 x 1,78 (NBR)
160.8092 O-ring ID 9,25 x 1,78 (FKM)
80 160.2076 O-ring ID 7,65 x 1,78 (NBR)
160.8076 O-ring ID 7,65 x 1,78 (FKM)
110 111.1080 Presse-étoupe M20 x 1,5
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 21 21 2.3-602F
