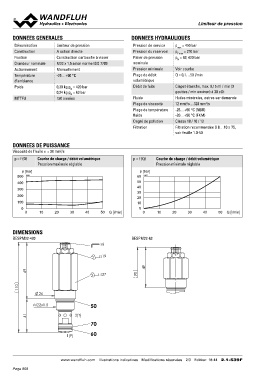

LLiimmiitteeuurr ddee pprreessssiioonn
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Limiteur de pression Pression de service pmax = 450 bar
Construction A action directe Pression du reservoir pT max = 210 bar
Fixation Construction cartouche à visser Palier de pression pN = 63; 420 bar
Grandeur nominale M22 x 1,5 selon norme ISO 7789 nominale
Actionnement Manuellement Pression minimale Voir courbe
Température -25…+90 °C Plage de débit Q = 0,1…50 l/min
d’ambiance volumétrique
Poids 0,30 kg pN = 420 bar Débit de fuite Clapet étanche, max. 0,15 ml / min (3
0,24 kg pN = 63 bar gouttes / min environ) à 30 cSt
MTTFd 150 années Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+90 °C (NBR)
fluide -20…+90 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
p = f (Q) Courbe de charge / débit volumétrique p = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable
p [bar]
p [bar] 60 K4057 10 20 30 40 50 Q [l/min]
500 K4056 50
400 40
300 30
200 20
100 10
0 0
0 10 20 30 40 50 Q [l/min] 0
DIMENSIONS BESPM22-63
BESPM22-420
50
70
60
www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 18 44 2.1-539F
