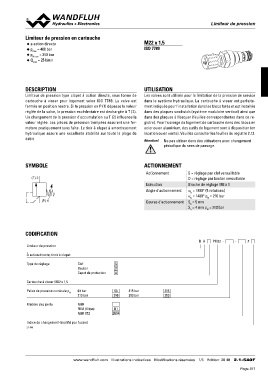

Limiteur de pression en cartouche M22 x 1,5

◆ a action directe ISO 7789

◆ pmax = 400 bar
◆ pN max = 350 bar
◆ Qmax = 25 l/min

DESCRIPTION UTILISATION

Limiteur de pression type clapet à action directe, sous forme de Les valves sont utilisée pour la limitation de la pression de service
cartouche à visser pour logement selon ISO 7789. La valve est dans le système hydraulique. La cartouche à visser est parfaite-
fermée en position neutre. Si la pression en P (1) dépasse la valeur ment indiquée pour l'installation dans les blocs forés et est installée
réglée de la valve, la pression excédentaire est dechargée à T (2). dans des plaques sandwich (système modulaire vertical) ainsi que
Un changement de la pression d'accumulation au T (2) influence la dans des plaques à flasquer (feuilles correspondantes dans ce re-
valeur réglée. Les pièces de précision trempées assurent une fer- gistre). Pour l'usinage du logement de cartouche dans des blocs en
meture pratiquement sans fuite. Le tioir à clapet à amortissement acier ou en aluminium, des outils de logement sont à disposition (en
hydraulique assure une excellente stabilité sur toute la plage de location ou en vente). Veuillez consulter les feuilles du registre 2.13.
débit.
Attention! Ne pas utiliser dans des utilisations avec changement
périodique du sens de passage.

SYMBOLE ACTIONNEMENT S = réglage par clef verouillable
D = réglage par bouton verouillable
(T) 2 Actionnement
Broche de réglage M8 x 1
(P) 1 Exécution
Angle d’actionnement ab = 1800° (5 rotations)
ab = 1400° pN = 210 bar
Course d’actionnement Sb = 5 mm
Sb = 4 mm pN = 210 bar

CODIFICATION

B A PM22 - - #

Limiteur de pression

À action directe, tiroir à clapet

Type de réglage Clef S
Bouton D
Capot de protection A

Cartouche à visser M22 x 1,5 63
210
Palier de pression nominale pN 63 bar 315 bar 315
210 bar D1 350 bar 350
Z604
Matière des joints NBR
FKM (Viton)
NBR 872

Indice de changement (modifié par l‘usine)

2.1-540
