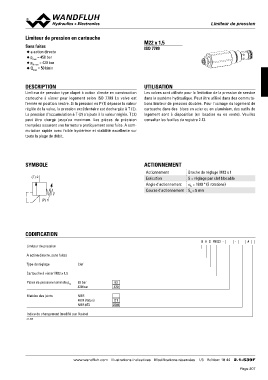

LLiimmiitteeuurr ddee pprreessssiioonn

Limiteur de pression en cartouche M22 x 1,5

Sans fuites ISO 7789
◆ a action directe
◆ pmax = 450 bar
◆ pN max = 420 bar
◆ Qmax = 50 l/min

DESCRIPTION UTILISATION

Limiteur de pression type clapet à action directe en construction Les valves sont utilisée pour la limitation de la pression de service
cartouche à visser pour logement selon ISO 7789 La valve est dans le système hydraulique. Peut être utilisé dans des commuta-
fermée en position neutre. Si la pression en P (1) dépasse la valeur tions limiteur de pression doubles. Pour l'usinage du logement de
réglée de la valve, la pression excédentaire est dechargée à T (2). cartouche dans des blocs en acier ou en aluminium, des outils de
La pression d‘accumulation à T (2) s'ajoute à la valeur réglée. T (2) logement sont à disposition (en location ou en vente). Veuillez
peut être chargé jusqu'au maximum. Les pièces de précision consulter les feuilles du registre 2.13.
trempées assurent une fermeture pratiquement sans fuite. A com-
mutation rapide avec faible hystérèse et stabilité excellente sur
toute la plage de débit.

SYMBOLE ACTIONNEMENT Broche de réglage M12 x 1

(T) 2 Actionnement S = réglage par clef blocable
Exécution
(P) 1 Angle d’actionnement ab = 1800 ° (5 rotations)
Course d’actionnement Sb = 5 mm

CODIFICATION

B E S PM22 - - #

Limiteur de pression

A action directe, sans fuites

Type de réglage Clef

Cartouche à visser M22 x 1,5

Palier de pression nominale pN 63 bar 63
420 bar 420

Matière des joints NBR D1
FKM (Viton) Z604
NBR 872

Indice de changement (modifié par l‘usine)

2.1-539

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 18 44 2.1-539F
