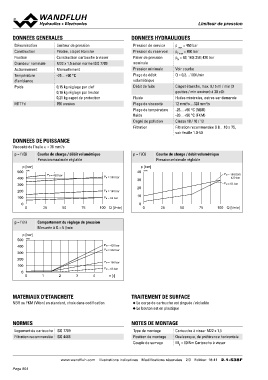

LLiimmiitteeuurr ddee pprreessssiioonn

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Limiteur de pression Pression de service p max = 450 bar
Construction Pilotée, clapet étanche Pression du reservoir pT max = 450 bar
Fixation Construction cartouche à visser Palier de pression pN = 63; 160; 350; 420 bar
Grandeur nominale M22 x 1,5 selon norme ISO 7789 nominale
Actionnement Manuellement Pression minimale Voir courbe
Température -25…+90 °C Plage de débit Q = 0,2…100 l/min
d’ambiance volumétrique
Poids 0,15 kg réglage par clef Débit de fuite Clapet étanche, max. 0,15 ml / min (3
0,16 kg réglage par bouton gouttes / min environ) à 30 cSt
MTTFd 0,21 kg capot de protection Fluide Huiles minérales, autres sur demande
150 années Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+90 °C (NBR)
fluide -20…+90 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Courbe de charge / débit volumétrique p = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable

p [bar] PN = 420 bar PN = 350 bar p [bar] PN = 160/350/
500 K1007 40 K1009 420 bar
400 25 50 PN = 160 bar
300 PN = 63 bar 30 PN = 63 bar
200
100 75 100 Q [l/min] 20

0 10
0
0
0 25 50 75 100 Q [l/min]

p = f (n) Comportement du réglage de pression
Mesurée à Q = 5 l/min

p [bar] PN = 420 bar
500 K1008 PN = 350 bar

400

300

200 PN = 160 bar

100 PN = 63 bar

0 0 1 2 3 4 n [-]

MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE

NBR ou FKM (Viton) en standard, choix dans codification ◆ Le corps de cartouche est zinguée / nickelée

NORMES ◆ Le bouton est en plastique

Logement de cartouche ISO 7789 NOTES DE MONTAGE
Filtration recommandée ISO 4406
Type de montage Cartouche à visser M22 x 1,5
Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 60 Nm Cartouche à visser

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 18 41 2.1-538F
