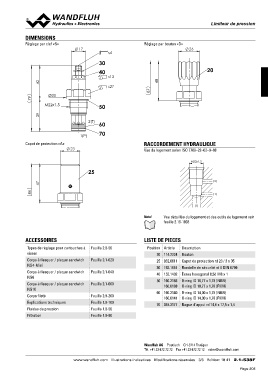

DIMENSIONS LLiimmiitteeuurr ddee pprreessssiioonn
Réglage par clef «S» Réglage par bouton «D»
30
40 20
50
60
70
Capot de protection «A» RACCORDEMENT HYDRAULIQUE
Vue du logement selon ISO 7789–22–02–0–98
M22x1.5
25
Note! (2)
(1)
(1)
Vue détaillée du logement et des outils de logement voir
feuille 2.13-1003
ACCESSOIRES LISTE DE PIECES
Types de réglage pour cartouches à Feuille 2.0-50 Position Article Description
visser 20 114.2224 Bouton
Feuille 2.1-620 25 032.0611 Capot de protection rd 23 / 3 x 35
Corps à flasquer / plaque sandwich 30 193.1061 Rondelle de sécurité rd 6 DIN 6799
NG4-Mini Feuille 2.1-640 40 153.1402 Écrou hexagonal 0,5d M8 x 1
50 160.2188 O-ring ID 18,77 x 1,78 (NBR)
Corps à flasquer / plaque sandwich Feuille 2.1-660 160.6188 O-ring ID 18,77 x 1,78 (FKM)
NG6 60 160.2140 O-ring ID 14,00 x 1,78 (NBR)
Feuille 2.9-200 160.6141 O-ring ID 14,00 x 1,78 (FKM)
Corps à flasquer / plaque sandwich Feuille 1.0-100 70 049.3177 Bague d'appui rd 14,6 x 17,5 x 1,4
NG10 Feuille 1.0-50
Feuille 1.0-50
Corps fileté
Explications techniques
Fluides de pression
Filtration
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 18 41 2.1-538F
