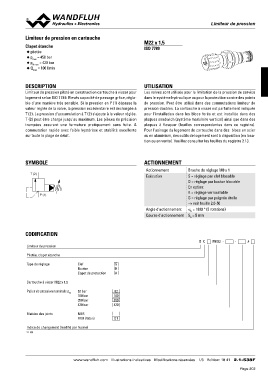

LLiimmiitteeuurr ddee pprreessssiioonn

Limiteur de pression en cartouche M22 x 1,5

Clapet étanche ISO 7789
◆ pilotée
◆ pmax = 450 bar
◆ pN max = 420 bar
◆ Qmax = 100 l/min

DESCRIPTION UTILISATION

Limiteur de pression piloté en construction cartouche à visser pour Les valves sont utilisée pour la limitation de la pression de service
logement selon ISO 7789. Elevés capacité de passage grâce, régla- dans le système hydraulique ou pour la protection contre des points
ble d'une manière très sensible. Si la pression en P (1) dépasse la de pression. Peut être utilisé dans des commutations limiteur de
valeur réglée de la valve, la pression excédentaire est dechargée à pression doubles. La cartouche à visser est parfaitement indiquée
T (2). La pression d‘accumulation à T (2) s'ajoute à la valeur réglée. pour l'installation dans les blocs forés et est installée dans des
T (2) peut être chargé jusqu'au maximum. Les pièces de précision plaques sandwich (système modulaire vertical) ainsi que dans des
trempées assurent une fermeture pratiquement sans fuite. A plaques à flasquer (feuilles correspondantes dans ce registre).
commutation rapide avec faible hystérèse et stabilité excellente Pour l'usinage du logement de cartouche dans des blocs en acier
sur toute la plage de débit. ou en aluminium, des outils de logement sont à disposition (en loca-
tion ou en vente). Veuillez consulter les feuilles du registre 2.13.

SYMBOLE ACTIONNEMENT Broche de réglage M8 x 1

T (2) Actionnement S = réglage par clef blocable
Exécution D = réglage par bouton blocable
P (1) En option:
Angle d’actionnement K = réglage verrouillable
Course d’actionnement G = réglage par poignée étoile
→ voir feuille 2.0-50

ab = 1800 ° (5 rotations)
Sb = 5 mm

CODIFICATION

B C PM22 - - #

Limiteur de pression

Pilotée, clapet étanche

Type de réglage Clef S
Bouton D
Capot de protection A

Cartouche à visser M22 x 1,5 63
160
Palier de pression nominale pN 63 bar 350
160 bar 420
350 bar
420 bar D1

Matière des joints NBR
FKM (Viton)

Indice de changement (modifié par l‘usine)

2.1-538
