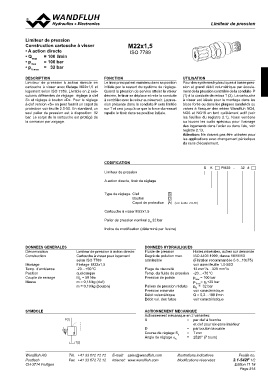

Limiteur de pression

Construction cartouche à visser M22x1,5

• A action directe ISO 7789

• Qmax = 100 l/min
• pmax = 100 bar
• pN max = 32 bar

DESCRIPTION FONCTION UTILISATION
Limiteur de pression à action directe en Le tiroir principal est maintenu dans sa position Pour des systèmes hydrauliques à basse pres-
cartouche à visser avec filetage M22x1,5 et initiale par le ressort du système de réglage. sion et grand débit volumétrique par écoule-
logement selon ISO 7789. Livrable en 2 exé- Quand la pression de service atteint la valeur ment de la pression contrôlée de la conduite P
cutions différentes de réglage: réglage à clef désirée, le tiroir se déplace et relie la conduite (1) à la conduite de retour T (2). La cartouche
S» et réglage à bouton «D». Pour le réglage à contrôler avec le retour au réservoir. La pres- à visser est idéale pour le montage dans les
à clef version «S» on peut fournir un capot de sion présente dans la conduite P sera limitée blocs forés ou dans les plaques sandwich ou
protection voir feuille 2.0-50. En standard, un sur T et ceci jusqu’à ce que la force du ressort valves à flasquer des séries Wandfluh NG4,
seul palier de pression est à disposition: 32 rapelle le tiroir dans sa position initiale. NG6 et NG10 en tant qu’élément actif (voir
bar. Le corps de la cartouche est protégé de les feuilles du registre 2.1). Nous vendons
la corrosion par zingage. ou louons les outils spéciaux pour l’usinage
des logements dans l’acier ou dans l’alu, voir
registre 2.13.
Attention: Ne doivent pas être utilisées pour
les applications avec changement périodique
du sens d’écoulement.

CODIFICATION B K PM22 - 32 #
Limiteur de pression
A action directe, tiroir de réglage

Type de réglage Clef S
Bouton D
Capot de protection A (voir feuille 2.0-50)

Cartouche à visser M22x1,5

Palier de pression nominal pN 32 bar
Indice de modification (déterminé par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination
Construction Limiteur de pression à action directe Fluide de pression Huiles minérales, autres sur demande
Cartouche à visser pour logement
Montage selon ISO 7789 Degré de pollution max. ISO 4406:1999, classe 18/16/13
Temp. d’ambiance Filetage M22x1,5
Position -20…+50 °C admissible (Filtration recommandée ß 6...10≥75)
Couple de serrage quelconque
Masse MD = 50 Nm voir aussi feuille 1.0-50/2
m = 0,18 kg (clef)
m = 0,19 kg (bouton) Plage de viscosité 12 mm2/s…320 mm2/s

Temp. du fluide de pression -20…+70 °C

Pression de pointe pmax = 100 bar
pTmax= pP+20 bar
Paliers de pression réduite pN = 32 bar
Pression minimale voir caractéristique

Débit volumétrique Q = 0,2…100 l/min

Débit vol. des fuites voir caractéristique

SYMBOLE ACTIONNEMENT MECANIQUE

Actionnement mécanique en 2 variantes:

P(1) S = par clef à fourche
T(2)
et clef pour six-pans intérieur

D = par bouton blocable

Course de réglage Sb = 7 mm
Angle de réglage αb = 2520° (7 tours)

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.1-542F 1/2
CH-3714 Frutigen Edition 11 18
