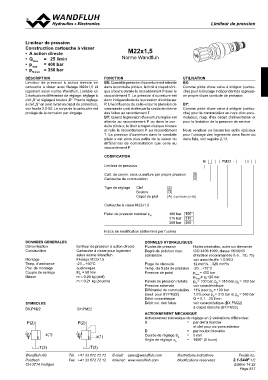

LLimimitieteuursr ddee pprreessssiioonn

Limiteur de pression

Construction cartouche à visser M22x1,5

• A action directe Norme Wandfluh

• Qmax = 25 l/min
• pmax = 400 bar
• pN max = 350 bar

DESCRIPTION FONCTION utilisAtion
Limiteur de pression à action directe en BX: Quand la pression d'ouverture est atteinte BX:
cartouche à visser avec filetage M22x1,5 et dans la conduite pilote x, le tiroir à clapet côni- Comme pilote d'une valve à intégrer (cartou-
logement selon norme Wandfluh. Livrable en que s'ouvre et relie le raccordement P avec le che) pour le blocage indépendant de la pressi-
2 exécutions différentes de réglage: réglage à raccordement T. La pression d'ouverture est on propre d'une conduite de pression.
clef „S“ et réglage à bouton „D“. Pour le réglage donc indépendante de la pression d'entrée sur
à clef „S“ on peut livrer un capot de protection, P. Une influence de celle-ci sur la pression de BY:
voir feuille 2.0-50. Le corps de la cartouche est commande x est évitée par la conduite interne Comme pilote d'une valve à intégrer (cartou-
protégé de la corrosion par zingage. des fuites au racordement T. che) pour la commutation en-hors d'un accu-
BY: Quand la pression d'ouverture réglée est mulateur, resp. d'un circuit d'alimentation et
atteinte au raccordement P ou dans la con- pour la limitation de la pression de service.
duite pilote x, le tiroir à clapet cônique s'ouvre
et relie le raccordement P au raccordement Nous vendons ou louons les outils spéciaux
T. La pression d'ouverture dans la conduite pour l'usinage des logements dans l'acier ou
pilote x est alors plus petite de la valeur du dans l'alu, voir registre 2.13.
différentiel de commutation que celle au
raccordement P.

CoDiFiCAtion B PM22 - #
Limiteur de pression

Cart. de comm. sans ouverture par propre pression X
Cartouche de commutation Y

Type de réglage Clef S
Bouton D
Capot de prot. A (voir feuille 2.0-50)

Cartouche à visser M22x1,5

Palier de pression nominal pN 100 bar 100
315 bar 315
350 bar 350

Indice de modification (déterminé par l'usine)

DonnEEs GEnERAlEs DonnEEs HYDRAuliQuEs
Dénomination
Construction Limiteur de pression à action directe Fluides de pression Huiles minérales, autre sur demande
Montage Cartouche à visser pour logement
Temp. d'ambiance selon norme Wandfluh Degré de pollution max. ISO 4406:1999, classe 18/16/13
Pos. de montage Filetage M22x1,5
Couple de serrage -20…+50°C admissible (Filtration recommandée ß 6…10≥ 75)
Masse quelconque
MD = 50 Nm voir aussi feuille 1.0-50/2
SYMBOLES m = 0,20 kg (clef)
BX.PM22 m = 0,21 kg (bouton) Plage de viscosité 12 mm2/s…320 mm2/s

P(2) BY.PM22 Temp. du fluide de pression -20…+70°C

x(1) P(2) Pression de point pmax = 400 bar
pTmax= pP+20 bar
x(1) Paliers de pression réduite pN = 100 bar, pN = 315 bar, pN = 350 bar
Pression minimale voir caractéristique

Différentiel de commutation 11% pour pN = 100 bar
(seul. pour BY.PM22) 7,5% pour pN = 315 bar et pN = 350 bar
Débit volumétrique Q = 0,1…25 l/min

Débit vol. des fuites voir caractéristique (BX.PM22)

à clapet étanche (BY.PM22)

ACtionnEMEnt MECAniQuE

Actionnement mécanique de réglage en 2 exécutions différentes:

S = par clef à fourche

et clef pour six-pans intérieur

D = par bouton blocable

Course de réglage Sb = 5 mm
Angle de réglage αb = 1800° (5 tours)

T(3) T(3)

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.1-544F 1/2
CH-3714 FrØu1ti7gen Edition 14 22
ø 26
s4 Page 817
30 20
