Page 709 - Softbound_Edition_19_fr

ERROR
FUNCTION
SUPPLY
FIELDBUS X4

9
1

USB C
9 10 11 12 D
13 14 15 16

45 Module aDmigpiltiafilcaamtepulr1i14fdieigrDimtaolCdSuDl7e

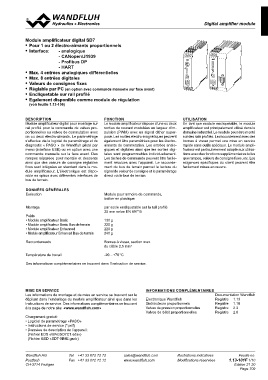

Module amplificateur digital SD7
• Pour 1 ou 2 électro-aimants proportionnels
• Interface: - analogique
1234 1 2 1234
5678 5 6 5678

- CANopen/J1939 3 4 USB
7 8 193 1140 1151 1162

- Profibus DP

- HART ERROR
• Max. 4 entrées analogiques différentielles FUNCTION
• Max. 8 entrées digitales SUPPLY
• Valeurs de consignes fixes FIELDBUS X4
• Réglable par PC (en option avec commande manuelle sur face avant) ERROR
FUNCTION
SUPPLY
FIELDBUS X4
ERROR
FUNCTION
SUPPLY
FIELDBUS X4

USB USB
9 10 11 12
13 14 15 16 9 10 11 12
13 14 15 16

• Encliquetable sur rail profilé
• Egalement disponible comme module de régulation
(voir feuille 1.13-106)
AB

DESCRIPTION A UTILISATION
Module amplificateur digital pour montage sur En tant que module encliquetable, le module
rail profilé pour la commande de valves pro- B amplificateur est principalement utilisé dans le
portionnelles ou valves de commutation avec domaine industriel. Le module peut être monté
un ou deux électro-aimants. Le paramétrage FONCTION sur des rails profilés. Le raccordement avec des
s’effectue via le logiciel de paramétrage et deL Le module amplificateur dispose d’une ou deux bornes à visser permet une mise en service
diagnostic « PASO » de Wandfluh piloté par sorties de courant modulées en largeur d’im- rapide sans outils spéciaux. Le module ampli-
menu (interface USB) ou en option avec une pulsion (PWM) avec un signal dither super- ficateur est particulièrement adapté aux utilisa-
commande manuelle sur la face avant. Des posé. Les sorties électro-magnétiques peuvent tions avec des fonctions supplémentaires telles
rampes séparées pour montée et descente également être paramétrées pour les électro- que rampes, valeurs de consigne fixes, etc. Les
ainsi que des valeurs de consigne réglables aimants de commutation. Les entrées analo- exigences spécifiques du client peuvent être
fixes sont intégrées en standard dans le mo- giques et digitales ainsi que les sorties digi- facilement mises en œuvre.
dule amplificateur. L’électronique est dispo- tales sont programmables individuellement.
nible en option avec différentes interfaces de Les tâches de commande peuvent être facile-
bus de terrain. mCent résolues avec l’appareil. Le raccorde-
mDent du bus de terrain permet la lecture du
signal de valeur de consigne et le paraCmétragDe
direct via le bus de terrain.

DONNÉES GÉNÉRALES Module pour armoire de commande,
Exécution boîtier en plastique

Montage par socle encliquetable sur la rail profilé
35 mm selon EN 60715
Poids
• Module amplificateur Basic 130 g
• Module amplificateur Basic Bus de terrain 220 g
• Module amplificateur Enhanced 220 g
• Module amplificateur Enhanced Bus de terrain 240 g

Raccordements Bornes à visser, section max.
du câble 2,5 mm2

Température de travail -20…+70 °C

Des informations complémentaires se trouvent dans l’Instruction de service.

MISE EN SERVICE INFORMATIONS COMPLÉMENTAIRES
Les informations de montage et de mise en service se trouvent sur le
dépliant dans l’emballage du module amplificateur ainsi que dans les Documentation Wandfluh
Instructions de service. Des informations complémentaires se trouvent
à la page de notre site: «www.wandfluh.com» Electronique Wandfluh Registre 1.13

Chargement gratuit: Distributeurs proportionnels Registre 1.10
• Logiciel de paramétrage «PASO»
• Instructions de service (*.pdf) Valves de pression proportionnelles Registre 2.3
• Données de description de l’appareil:
Valves de débit proportionnelles Registre 2.6
(Fichier EDS «WAGSD7C1.eds»)
(Fichier GSD «SD7-0B8E.gsd»)

Wandfluh AG Tel. +41 33 672 72 72 sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 www.wandfluh.com Modifications réservées 1.13-101F 1/10
CH-3714 Frutigen
Edition 21 20
Page 709
