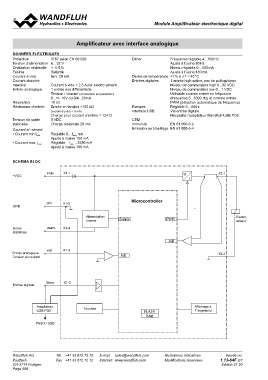

Page 688 - Softbound_Edition_19_fr

ModAumleplAifmicpaltiefiucraételeucrtérolenciqtruoenidqiugeitadligPiDta2l

Amplificateur avec interface analogiqB ue

DONNEES ELECTRIQUES

Protection IP 67 selon EN 60 529 Dither Fréquence réglable 4…500 Hz

Tension d’alimentation 8…32 V Ajusté à l’usine 80 Hz

Ondulation résiduelle < +/-5 % Niveau réglable 0…400 mA

Fusible Retardé Ajusté à l’usine 180 mA

Courant à vide Env. 20 mA Dérive de température <1 % à ∆T = 40 °C

Courant absorbé Entrées digitales 1 entrée high-active, pas de pull-up/down
maximal
Entrée analogique Courant à vide + 2,5 A par éléctro-aimant Niveau de commutation high 6...32 VDC
1 entrée non différentielle
Résolution Tension / courant (commutable par paramètre) Niveau de commutation low 0…1 VDC
0...+/- 10V ou 0/4...20mA
10 bit Utilisable comme entrée en fréquence

(fréquence 5...5000 Hz) et comme entrée

CPWM (détection automatique de fréquence)

Résistance d’entrée Entrée en tension >100 kΩ Rampes Réglable 0…500 s

(courant d’entrée < 5 mA) Interface USB Via entrée digitale

Charge pour courant d’entrée = 124 Ω Nécessite l’adaptateur Wandfluh-USB PD2
5 VDC
Tension de sortie Charge maximale 20 mA CEM
stabilisée
Immunité EN 61 000-6-2

Courant él.-aimant Emission au brouillage EN 61 000-6-4

• Courant min Imin Réglable 0…Imax mA
• Courant max Imax Ajusté à l’usine 150 mA

Réglable Imin…2450 mA
Ajusté à l’usine 700 mA

SCHEMA BLOC D

+VCC brun X1-1 X2-1

GND gris X1-5 1

Alimentation Supply PWM Electro-
interne A/D aimant

Sortie jaune X1-4 X2-2
stabilisée

Entrée analogique vert X1-2
Tension ou courant
A/D

Entrée digitale blanc X1-3

Adaptateur Touches FLASH Affichage à
USB-PD2 RAM 7 segments

PASO / USB

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.13-64F 2/7
CH-3714 Frutigen Edition 21 20
