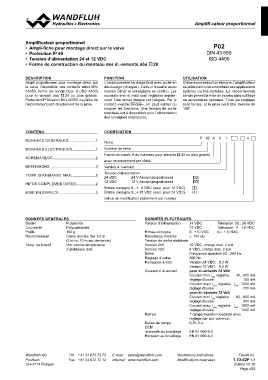

AmpAlmifipcalitfei ucar tperuorpporrotipoonrntieolnPn0e2l
Amplificateur proportionnel P02
• Ampli-fiche pour montage direct sur la valve
• Protection IP 65 DIN 43 650
• Tension d’alimentation 24 et 12 VDC ISO 4400
• Forme de construction du manteau des él.-aimants dès 29
DESCRIPTION FONCTION UTILISATION
Ampli proportionnel pour montage direct sur L’ampli possède un étage final avec sortie en Grâce à son exécution étanche, l’amplificateur
la valve. Disposition des contacts selon DIN découpage (chopper). Celle-ci travaille aussi se prête particulièrement bien aux applications
43650, forme de construction A (ISO 4400) comme Dither et est réglable en continu. Les mobiles ou industrielles. Le raccordement
pour él.-aimant dès 29 ou plus grands. courants mini et maxi sont réglables séparé- simple permet la mise en service sans outillage
Protection IP 65 selon DIN 40050. Le câble de ment. Une rampe linéaire est intégrée. Par le ou accessoires spéciaux. Tous les réglages
raccordement sort directement de la prise. contact «validé / bloqué», on peut valider ou sont faciles, et la prise peut être tournée de
bloquer les fonctions. Une tension de sortie 180°.
stabilisée est à disposition pour l’alimentation
des consignes extérieures.
CONTENU CODIFICATION
DONNEES GENERALES...........................1
DONNEES ELECTRIQUES .......................1 P 02 A 0 1 #
SCHEMA BLOC ..........................................2
DIMENSIONS .............................................2 Fiche
TEMP. D’AMBIANCE MAX. .......................2
INFOS COMPLEMENTAIRES ...................2 Numéro de série
MISE EN SERVICE ....................................3
Forme de constr. A du manteau pour aimants 29 ou plus grands
avec raccordement par câble
Version à 1-aimant
Tension d’alimentation
24 VDC 24 V Aimant proportionnel D2
D3
12 VDC 12 V Aimant proportionnel
Entrée consigne 0...+ 8 VDC (seul. pour 12 VDC) 3
Entrée consigne 0...+ 10 VDC (seul. pour 24 VDC) 4
Indice de modification (déterminé par l’usine)
DONNEES GENERALES DONNEES ELECTRIQUES
Boîtier Polyamide Tension d’alimentation 24 VDC Tolérance: 22...36 VDC
Couvercle Polycarbonate 12 VDC Tolérance: 11...18 VDC
Poids 160 g Entrée consigne 0...+10 VDC (0...+ 8 VDC)
Raccordement Câble montée fixe 1,5 m Résistance d’entrée ≥ 100 kΩ
(5 m ou 10 m sur demande) Tension de sortie stabilisée
Temp. de travail Voir courbe température Version 24V: 10 VDC, charge max. 2 mA
d’ambiance max. Version 12V: 8 VDC, charge max. 2 mA
Dither Fréquence ajustable 60...250 Hz
Réglage d’usine 200 Hz
Puissance à vide Version 24 VDC: 0,3 W
Version 12 VDC: 0,2 W
Courant d’ él-aimant pour él.-aimants 24 Volt
Courant mini Imin réglable 30.. 400 mA
réglage d’usine 150 mA
Courant maxi Imax réglable Imin.. 1200 mA
réglage d’usine 700 mA
pour él.-aimants 12 Volt
Courant mini Imin réglable 80.. 800 mA
réglage d’usine 300 mA
Courant maxi Imax réglable Imin.. 1800 mA
réglage d’usine 1200 mA
Rampe 1 rampe montée / descente avec
réglage par pot. commun.
Durée de rampe 0,25..6 s.
CEM
Immunité au brouillage EN 61 000-6-2
Emission au brouillage EN 61 000-6-4
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.13-62F 1/3
CH-3714 Frutigen Edition 03 38
