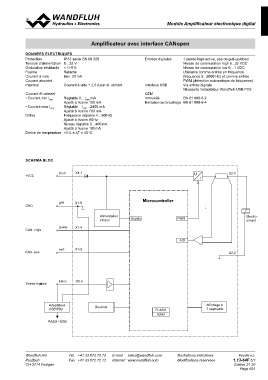

Amplificateur avec interface CANopen

DONNEES ELECTRIQUES

Protection IP 67 selon EN 60 529 Entrées digitales 1 entrée high-active, pas de pull-up/down

Tension d’alimentation 8…32 V Niveau de commutation high 6...32 VDC

Ondulation résiduelle < +/-5 % Niveau de commutation low 0…1 VDC

Fusible Retardé Utilisable comme entrée en fréquence

Courant à vide Env. 20 mA (fréquence 5...5000 Hz) et comme entrée

Courant absorbé PWM (détection automatique de fréquence)

maximal Courant à vide + 2,5 A par él.-aimant Interface USB Via entrée digitale

Courant él.-aimant Nécessite l’adaptateur Wandfluh-USB PD2

CEM

• Courant min Imin Réglable 0…Imax mA Immunité EN 61 000-6-2
Ajusté à l’usine 150 mA
Emission au brouillage EN 61 000-6-4

• Courant max Imax Réglable Imin…2450 mA
Ajusté à l’usine 700 mA

Dither Fréquence réglable 4…500 Hz

Ajusté à l’usine 80 Hz

Niveau réglable 0…400 mA

Ajusté à l’usine 180 mA

Dérive de température <1 % à ∆T = 40 °C

SCHEMA BLOC

+VCC brun X1-1 X2-1

GND gris X1-5 Alimentation Supply PWM Electro-
CAN- High jaune X1-4 interne A/D aimant
CAN- Low vert X1-2
X2-2

Entrée digitale blanc X1-3

Adaptateur Boutons FLASH Affichage à
USB PD2 RAM 7 segments

PASO / USB

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.13-64F 5/7
CH-3714 Frutigen Edition 21 20
