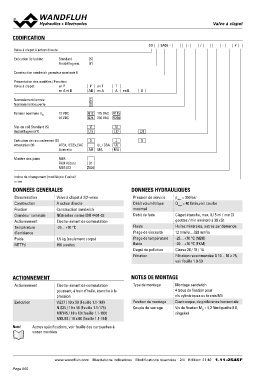

P. 560
Valve à clapet électroV-amlvaegànéctliaqpueet
CODIFICATION SD SA06 - -/ -#
Valve à clapet à action directe
Exécution de bobine Standard S
Antidéflagrant Y
Construction sandwich grandeur nominale 6
Présentation des modèles / Fonction
Valve à clapet en P P en T T
AB en A A en B
en A et B B
Normalement fermée C
Normalement ouverte O
Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
Slip-on coil Standard (S) VN
Antidéflagrant (Y) L15 L17 L21
Exécution de raccordement (S) DJ G
Attestation (Y) ATEX, IECEx,EAC UL / CSA UL
Australia AU MA MA
Matière des joints NBR
FKM (Viton)
NBR 872 D1
Z604
Indice de changement (modifié par l’usine)
1.11-2545
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Valve à clapet à 2/2-voies Pression de service pmax = 350 bar
Construction A action directe Débit volumétrique Qmax = 40 l/min,voir courbe
Fixation Construction sandwich maximal
Grandeur nominale NG6 selon norme ISO 4401-03 Débit de fuite Clapet étanche, max. 0,15 ml / min (3
Actionnement Electro-aimant de commutation gouttes / min environ) à 30 cSt
Température -25…+70 °C Fluide Huiles minérales, autres sur demande
d’ambiance Plage de viscosité 12 mm2/s…320 mm2/s
Poids 1,5 kg (seulement corps) Plage de température -25…+70 °C (NBR)
MTTFd 150 années fluide -20…+70 °C (FKM)
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
ACTIONNEMENT NOTES DE MONTAGE
Actionnement Electro-aimant de commutation Type de montage Montage sandwich
poussant, à bain d’huile, étanche à la 4 trous de fixation pour
Exécution pression Position de montage vis cylindriques ou tirants M5
Couple de serrage
V.E37 / 19 x 50 (Feuille 1.1-168) Quelconque, de préférence horizontale
N.S35 / 19 x 50 (Feuille 1.1-175)
MKY45 / 18 x 60 (feuille 1.1-183) Vis de fixation MD = 5,2 Nm (qualité 8.8,
MKU45 / 18 x 60 (feuille 1.1-184) zinguée)
Note! Autres spécifications, voir feuille des cartouches à
visser montées
www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 40 1.11-2545F
