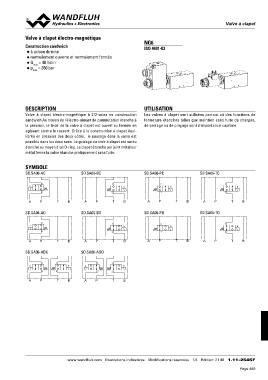

Valve à clapet électroV-amlvaegànéctliaqpueet

Valve à clapet électro-magnétique NG6

Construction sandwich ISO 4401-03
◆ à action directe
◆ normalement ouverte et normalement fermée
Qpmmaaxx = 40 l/min
◆ = 350 bar
◆

DESCRIPTION UTILISATION

Valve à clapet électro-magnétique à 2/2-voies en construction Les valves à clapet sont utilisées partout où des fonctions de
sandwich Au moyen de l'électro-aimant de commutation étanche à
la pression, le tiroir de la valve à clapet est ouvert ou fermée en fermeture étanches telles que maintien sans fuite de charges,
agissant contre le ressort. Grâce à la construction à clapet équi-
librée en pression des deux côtés, le passage dans la valve est de serrage où de pinçage sont d'importance capitale.
possible dans les deux sens. Le guidage du tiroir à clapet est rendu
étanche au moyen d'un O-ring. Le clapet étanche par joint métal sur
métal ferme la valve étanche pratiquement sans fuite.

SYMBOLE SD.SA06-BC SD.SA06-PC SD.SA06-TC

SD.SA06-AC

1 1 2 1
a b b b

2 2 1 2

AP TB AP TB AP T B AP TB

SD.SA06-AO SD.SA06-BO SD.SA06-PO SD.SA06-TO

1 1 b 2 1
a 2 b b
B
2 T 1 2

AP TB AP AP TB AP TB

SD.SA06-ABC SD.SA06-ABO

1 1 1 1
a b a b

2 2 2 2

AP TB AP TB

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 40 1.11-2545F
