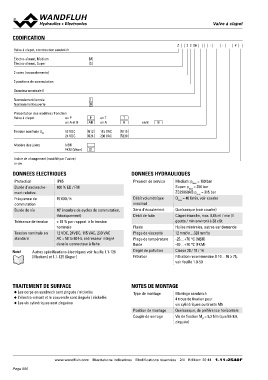

Valve à clapet électroV-amlvaegànéctliaqpueet

CODIFICATION Z 2 2 06 --#

Valve à clapet, construction sandwich

Électro-aimant, Medium M
Électro-aimant, Super S

2 voies (raccordements)

2 positions de commutation

Grandeur nominale 6

Normalement fermée 1
Normalement ouverte 0

Présentation des modèles / Fonction

Valve à clapet en P P en T T
AB en A A
en A et B en B B

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

1.11-2540

DONNEES ELECTRIQUES DONNEES HYDRAULIQUES

Protection IP65 Pression de service Medium: pmax = 160 bar
Durée d’enclenche- 100 % ED / FM Super: pmax = 350 bar
ment relative Débit volumétrique ZS22060AB pmax = 315 bar
Fréquence de 15'000 / h maximal Qmax = 40 l/min, voir courbe
commutation Sens d’écoulement
Durée de vie 107 (nombre de cycles de commutation, Débit de fuite Quelconque (voir courbe)
théoriquement) Clapet étanche, max. 0,05 ml / min (1
Tolérance de tension ± 10 % par rapport à la tension Fluide goutte / min environ) à 30 cSt
nominale Plage de viscosité Huiles minérales, autres sur demande
Tension nominale en 12 VDC, 24VDC, 115 VAC, 230 VAC Plage de température 12 mm2/s…320 mm2/s
standard AC = 50 to 60 Hz, redresseur intégré fluide -25…+70 °C (NBR)
dans le connecteur à fiche Degré de pollution -20…+70 °C (FKM)
Filtration Classe 20 / 18 / 14
Note! Autres spécifications électriques voir feuille 1.1-120 Filtration recommandée ß 10…16 ≥ 75,
(Medium) et 1.1-125 (Super) voir feuille 1.0-50

TRAITEMENT DE SURFACE NOTES DE MONTAGE

◆ Les corps en sandwich sont zingués / nickelés Type de montage Montage sandwich
4 trous de fixation pour
◆ L’électro-aimant et le couvercle sont zingués / nickelés Position de montage vis cylindriques ou tirants M5
Couple de serrage
◆ Les vis cylindriques sont zinguées Quelconque, de préférence horizontale

Vis de fixation MD = 5,2 Nm (qualité 8.8,
zinguée)

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 20 44 1.11-2540F
