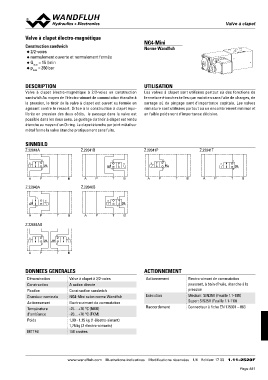

Valve à clapet électro-magnétique Valve à clapet électroV-amlvaegànéctliaqpueet

Construction sandwich NG4-Mini
◆ 2/2-voies
Norme Wandfluh

◆ normalement ouverte et normalement fermée
pQmmaaxx = 15 l/min
◆ = 350 bar
◆

DESCRIPTION UTILISATION

Valve à clapet électro-magnétique à 2/2-voies en construction Les valves à clapet sont utilisées partout où des fonctions de
sandwich Au moyen de l'électro-aimant de commutation étanche à fermeture étanches telles que maintien sans fuite de charges, de
la pression, le tiroir de la valve à clapet est ouvert ou fermée en serrage où de pinçage sont d'importance capitale. Les valves
agissant contre le ressort. Grâce à la construction à clapet équi- miniature sont utilisées partout où un encombrement minimal et
librée en pression des deux côtés, le passage dans la valve est un faible poids sont d'importance décisive.
possible dans les deux sens. Le guidage du tiroir à clapet est rendu
étanche au moyen d'un O-ring. Le clapet étanche par joint métal sur
métal ferme la valve étanche pratiquement sans fuite.

SINNBILD Z.22041B Z.22041P Z.22041T

Z.22041A AP 2 a
a
1 Z.22040B 1 AP 1
a b 1 2

2 2 AP TB

AP TB TB TB

Z.22040A

1 TB AP 1
b a

2 2

AP TB

Z.22041AB

1 1
a b

2 2

AP TB

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-voies Actionnement Electro-aimant de commutation
Construction A action directe poussant, à bain d’huile, étanche à la
Fixation Construction sandwich Exécution pression
Grandeur nominale NG4-Mini selon norme Wandfluh Raccordement
Actionnement Electro-aimant de commutation Medium: SIN35V (Feuille 1.1-105)
Température -25…+70 °C (NBR) Super: SIS35V (Feuille 1.1-110)
d’ambiance -20…+70 °C (FKM)
Poids 1,00 - 1,15 kg (1 électro-aimant) Connecteur à fiche EN 175301 – 803
1,75 kg (2 électro-aimants)
MTTFd 150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 17 33 1.11-2520F
