Valve à clapet électroV-amlvaegànéctliaqpueet

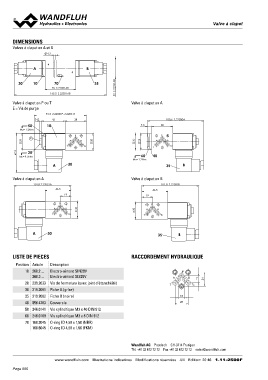

DIMENSIONS
Valves à clapet en A et B
4.2
AB
30 10 70 35 30 Z.22031AB
55 Z.22031AB
165.5 Z.22031AB
Valve à clapet en P ou T Valve à clapet en A
E = Vis de purge
93.3 Z.22031P, Z.22031T
4 42 38 100.6 Z.22030A
7.3 38
50 10
MD= 1.2Nm
69.3 P 30 P B
29 E 30 A To
29
AB T
T To
20 60 40
MD= 9.5Nm MD= 1.2Nm
A 30 35 B
Valve à clapet en A Valve à clapet en B
101.8 Z.22031A 101.8 Z.22031B
46.5 46.5
19
19
P B 30 P B
A To 30 A To
T T
A 30 35 B
LISTE DE PIECES RACCORDEMENT HYDRAULIQUE
Position Article Description A P 11
T B 21
10 260.2… Electro-aimant SIN29V T0
260.3… Electro-aimant SIS29V
20 239.2033 Vis de fermeture (avec joint d’étanchéité) 10
30 219.2001 Fiche A (grise) 20
35 219.2002 Fiche B (noire)
40 056.4203 Couvercle
50 246.0141 Vis cylindrique M3 x 40 DIN 912
60 246.0109 Vis cylindrique M3 x 8 DIN 912
70 160.2045 O-ring ID 4,50 x 1,50 (NBR)
160.6045 O-ring ID 4,50 x 1,50 (FKM)
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 20 46 1.11-2500F
