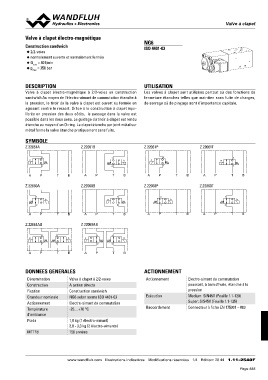

Valve à clapet électroV-amlvaegànéctliaqpueet

Valve à clapet électro-magnétique NG6

Construction sandwich ISO 4401-03
◆ 2/2-voies
◆ normalement ouverte et normalement fermée
◆ Qmax = 40 l/min
◆ pmax = 350 bar

DESCRIPTION UTILISATION

Valve à clapet électro-magnétique à 2/2-voies en construction Les valves à clapet sont utilisées partout où des fonctions de
sandwich Au moyen de l'électro-aimant de commutation étanche à
la pression, le tiroir de la valve à clapet est ouvert ou fermée en fermeture étanches telles que maintien sans fuite de charges,
agissant contre le ressort. Grâce à la construction à clapet équi-
librée en pression des deux côtés, le passage dans la valve est de serrage où de pinçage sont d'importance capitale.
possible dans les deux sens. Le guidage du tiroir à clapet est rendu
étanche au moyen d'un O-ring. Le clapet étanche par joint métal sur
métal ferme la valve étanche pratiquement sans fuite.

SYMBOLE Z.22061B Z.22061P Z.22061T

Z.22061A

1 TB AP 1 2 TB a 1
a b a 2
Z.22060B AP
2 2 1 TB
Z.22060T
AP TB AP

Z.22060A Z.22060P

1 1 2 1
b a b b

2 2 1 2

AP TB AP TB AP TB AP TB

Z.22061AB Z.22060AB

1 1 1 1
a b a b

2 2 2 2

AP TB AP TB

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-voies Actionnement Electro-aimant de commutation
Construction A action directe poussant, à bain d’huile, étanche à la
Fixation Construction sandwich Exécution pression
Grandeur nominale NG6 selon norme ISO 4401-03 Raccordement
Actionnement Electro-aimant de commutation Medium: SIN45V (Feuille 1.1-120)
Température -25…+70 °C Super: SIS45V (Feuille 1.1-125)
d’ambiance
Poids 1,8 kg (1 électro-aimant) Connecteur à fiche EN 175301 – 803
2,8 - 3,3 kg (2 électro-aimants)
MTTFd 150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 20 44 1.11-2540F
