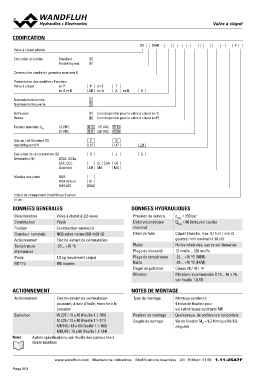

Valve à clapet électroV-amlvaegànéctliaqpueet

CODIFICATION SV SA06 - -- / -#

Valve à clapet pilotée

Exécution de bobine Standard S
Antidéflagrant Y

Construction sandwich grandeur nominale 6

Présentation des modèles / Fonction

Valve à clapet en P P en T T
AB en A A en B
en A et B B

Normalement fermée C
Normalement ouverte O

Admission V (non disponible pour la valve à clapet en T)
Retour R (non disponible pour la valve à clapet en P)

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Slip-on coil Standard (S) VN
Antidéflagrant (Y) L15 L17 L21

Exécution de raccordement (S) DJ G

Attestation (Y) ATEX, IECEx,

EAC, CCC UL / CSA UL

Australia AU MA MA

Matière des joints NBR
FKM (Viton)
NBR 872 D1
Z604

Indice de changement (modifié par l’usine)

1.11-2547

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet à 2/2-voies Pression de service pmax = 350 bar
Construction Piloté Débit volumétrique Qmax = 80 l/min,voir courbe
Fixation Construction sandwich maximal
Grandeur nominale NG6 selon norme ISO 4401-03 Débit de fuite Clapet étanche, max. 0,15 ml / min (3
Actionnement Electro-aimant de commutation gouttes / min environ) à 30 cSt
Température -25…+70 °C Fluide Huiles minérales, autres sur demande
d’ambiance Plage de viscosité 12 mm2/s…320 mm2/s
Poids 1,5 kg (seulement corps) Plage de température -25…+70 °C (NBR)
MTTFd 150 années fluide -20…+70 °C (FKM)
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50

ACTIONNEMENT NOTES DE MONTAGE

Actionnement Electro-aimant de commutation Type de montage Montage sandwich
4 trous de fixation pour
poussant, à bain d’huile, étanche à la Position de montage vis cylindriques ou tirants M5
Couple de serrage
pression Quelconque, de préférence horizontale

Exécution W.E37 / 19 x 40 (Feuille 1.1-169) Vis de fixation MD = 5,2 Nm (qualité 8.8,
zinguée)
M.E35 / 19 x 40 (Feuille 1.1-171)

MKY45 / 18 x 60 (feuille 1.1-183)

MKU45 / 18 x 60 (feuille 1.1-184)

Note! Autres spécifications, voir feuille des cartouches à
visser montées

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 09 1.11-2547F
