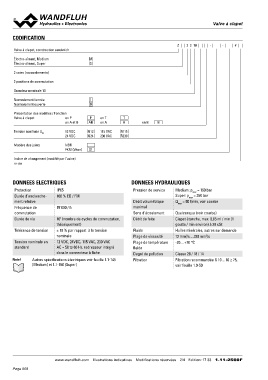

Valve à clapet électroV-amlvaegànéctliaqpueet

CODIFICATION

Z 2 2 10 --#

Valve à clapet, construction sandwich

Électro-aimant, Medium M
Électro-aimant, Super S

2 voies (raccordements)

2 positions de commutation

Grandeur nominale 10

Normalement fermée 1
Normalement ouverte 0

Présentation des modèles / Fonction

Valve à clapet en P P en T T
AB en A A
en A et B en B B
R115
Tension nominale UN 12 VDC G12 115 VAC R230
24 VDC G24 230 VAC

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

1.11-2560

DONNEES ELECTRIQUES DONNEES HYDRAULIQUES

Protection IP65 Pression de service Medium: pmax = 160 bar
Durée d’enclenche- 100 % ED / FM Super: pmax = 350 bar
ment relative Débit volumétrique Qmax = 80 l/min, voir courbe
Fréquence de 15'000 / h maximal
commutation Sens d’écoulement Quelconque (voir courbe)
Durée de vie 107 (nombre de cycles de commutation, Débit de fuite Clapet étanche, max. 0,05 ml / min (1
théoriquement) goutte / min environ) à 30 cSt
Tolérance de tension ± 10 % par rapport à la tension Fluide Huiles minérales, autres sur demande
nominale Plage de viscosité 12 mm2/s…320 mm2/s
Tension nominale en 12 VDC, 24VDC, 115 VAC, 230 VAC Plage de température -20…+70 °C
standard AC = 50 to 60 Hz, redresseur intégré fluide
dans le connecteur à fiche Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
Note! Autres spécifications électriques voir feuille 1.1-145 voir feuille 1.0-50
(Medium) et 1.1-150 (Super)

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 17 33 1.11-2560F
