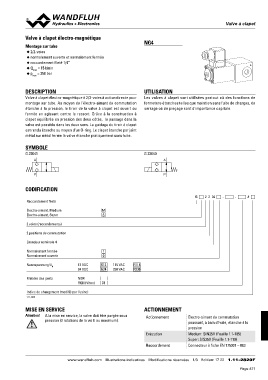

Valve àGc.l2a2p0e4t

Valve à clapet électro-magnétique NG4

Montage sur tube
◆ 2/2-voies
◆ normalement ouverte et normalement fermée
◆ raccordement fileté 1/4“
◆ Qmax = 15 l/min
◆ pmax = 350 bar

DESCRIPTION UTILISATION

Valve à clapet électro-magnétique à 2/2-voies à action directe pour Les valves à clapet sont utilisées partout où des fonctions de
montage sur tube. Au moyen de l'électro-aimant de commutation
étanche à la pression, le tiroir de la valve à clapet est ouvert ou fermeture étanches telles que maintien sans fuite de charges, de
fermée en agissant contre le ressort. Grâce à la construction à
clapet équilibrée en pression des deux côtés, le passage dans la serrage où de pinçage sont d'importance capitale.
valve est possible dans les deux sens. Le guidage du tiroir à clapet
est rendu étanche au moyen d'un O-ring. Le clapet étanche par joint
métal sur métal ferme la valve étanche pratiquement sans fuite.

SYMBOLE G.22040

G.22041 A

A

PP

CODIFICATION

G 2 2 04 - - #

Raccordement fileté

Électro-aimant, Medium M
Électro-aimant, Super S

2 voies (raccordements)

2 positions de commutation

Grandeur nominale 4

Normalement fermée 1
Normalement ouverte 0

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

1.11-2820

MISE EN SERVICE ACTIONNEMENT Electro-aimant de commutation
poussant, à bain d’huile, étanche à la
Attention! A la mise en service, la valve doit être purgée sous Actionnement pression
pression (2 rotations de la vis E au maximum).
Exécution Medium: SIN35V (Feuille 1.1-105)
Raccordement Super: SIS35V (Feuille 1.1-110)

Connecteur à fiche EN 175301 – 803

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 17 22 1.11-2820F
