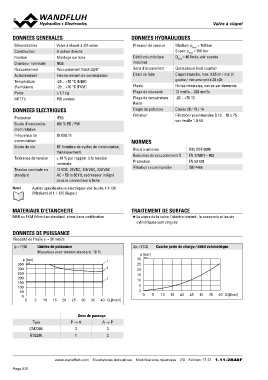

Valve àGc.l2a2p0e6t

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet à 2/2-voies Pression de service Medium: pmax = 160 bar
Construction A action directe Super: pmax = 350 bar
Fixation Montage sur tube Débit volumétrique Qmax = 40 l/min, voir courbe
Grandeur nominale NG6 maximal
Raccordement Raccordement fileté G3/8“ Sens d’écoulement Quelconque (voir courbe)
Actionnement Electro-aimant de commutation Débit de fuite Clapet étanche, max. 0,05 ml / min (1
Température -25…+70 °C (NBR) goutte / min environ) à 30 cSt
d’ambiance -20…+70 °C (FKM) Fluide Huiles minérales, autres sur demande
Poids ≤ 1,7 kg Plage de viscosité 12 mm2/s…320 mm2/s
MTTFd 150 années Plage de température -20…+70 °C
fluide
DONNEES ELECTRIQUES Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
Protection IP65 voir feuille 1.0-50
Durée d’enclenche- 100 % ED / FM
ment relative NORMES DIN VDE 0580
Fréquence de 15'000 / h EN 175301 – 803
commutation Electro-aimants EN 60 529
Durée de vie 107 (nombre de cycles de commutation, Exécution de raccordement D ISO 4406
théoriquement) Protection
Tolérance de tension ± 10 % par rapport à la tension Filtration recommandée
nominale
Tension nominale en 12 VDC, 24VDC, 115 VAC, 230 VAC
standard AC = 50 to 60 Hz, redresseur intégré
dans le connecteur à fiche

Note! Autres spécifications électriques voir feuille 1.1-120
(Medium) et 1.1-125 (Super)

MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE

NBR ou FKM (Viton) en standard, choix dans codification ◆ Le coprs de la valve, l’électro-aimant , le couvercle et les vis

cylindriques sont zingués

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limites de puissance Δp = f (Q) Courbe perte de charge / débit volumétrique
Mesurées avec tension standard -10 %
p [bar]
p [bar] 1 30 K0129 10 15 20 25 30 35 40 Q [l/min]
350 K0128 2
300 3 25
250
200 10 15 20 25 30 35 40 Q [l/min] 20
150
100 15

50 10
0
05 5

0
05

Sens de passage

Type P→A A→P
GM2206.
GS2206. 33

12

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 17 22 1.11-2840F
