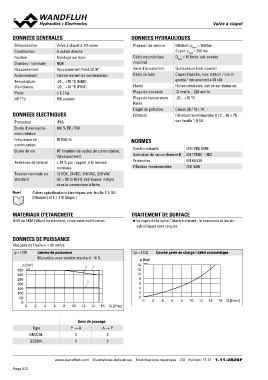

Valve àGc.l2a2p0e4t

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet à 2/2-voies Pression de service Medium: pmax = 160 bar
Construction A action directe Super: pmax = 350 bar
Fixation Montage sur tube Débit volumétrique Qmax = 15 l/min, voir courbe
Grandeur nominale NG4 maximal
Raccordement Raccordement fileté G1/4“ Sens d’écoulement Quelconque (voir courbe)
Actionnement Electro-aimant de commutation Débit de fuite Clapet étanche, max. 0,05 ml / min (1
Température -25…+70 °C (NBR) goutte / min environ) à 30 cSt
d’ambiance -20…+70 °C (FKM) Fluide Huiles minérales, autres sur demande
Poids ≤ 1,2 kg Plage de viscosité 12 mm2/s…320 mm2/s
MTTFd 150 années Plage de température -20…+70 °C
fluide
DONNEES ELECTRIQUES Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
Protection IP65
Durée d’enclenche- 100 % ED / FM NORMES DIN VDE 0580
ment relative EN 175301 – 803
Fréquence de 15'000 / h Electro-aimants EN 60 529
commutation Exécution de raccordement D ISO 4406
Durée de vie 107 (nombre de cycles de commutation, Protection
théoriquement) Filtration recommandée
Tolérance de tension ± 10 % par rapport à la tension
nominale
Tension nominale en 12 VDC, 24VDC, 115 VAC, 230 VAC
standard AC = 50 to 60 Hz, redresseur intégré
dans le connecteur à fiche

Note! Autres spécifications électriques voir feuille 1.1-105
(Medium) et 1.1-110 (Super)

MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE

NBR ou FKM (Viton) en standard, choix dans codification ◆ Le coprs de la valve, l’électro-aimant , le couvercle et les vis
cylindriques sont zingués
DONNEES DE PUISSANCE
Δp = f (Q) Courbe perte de charge / débit volumétrique
Viscosité de l'huile u = 30 mm2/s
p [bar]
p = f (Q) Limites de puissance 14 K0161
Mesurées avec tension standard -10 % 12
10
p [bar] 21
350 K0160 8
6
300 4
2
250 3 0
200
0 2 4 6 8 10 12 14 16 Q [l/min]
150

100

50

0
0 2 4 6 8 10 12 14 16 Q [l/min]

Sens de passage

Type P→A A→P
GM2204.
GS2204. 33

12

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 17 22 1.11-2820F
