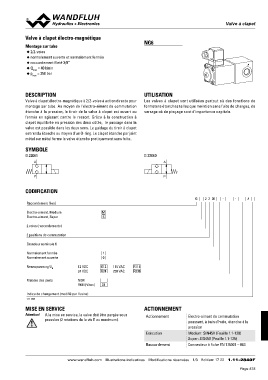

Valve àGc.l2a2p0e6t

Valve à clapet électro-magnétique NG6

Montage sur tube
◆ 2/2-voies
◆ normalement ouverte et normalement fermée
◆ raccordement fileté 3/8“
◆ Qmax = 40 l/min
◆ pmax = 350 bar

DESCRIPTION UTILISATION

Valve à clapet électro-magnétique à 2/2-voies à action directe pour Les valves à clapet sont utilisées partout où des fonctions de
montage sur tube. Au moyen de l'électro-aimant de commutation
étanche à la pression, le tiroir de la valve à clapet est ouvert ou fermeture étanches telles que maintien sans fuite de charges, de
fermée en agissant contre le ressort. Grâce à la construction à
clapet équilibrée en pression des deux côtés, le passage dans la serrage où de pinçage sont d'importance capitale.
valve est possible dans les deux sens. Le guidage du tiroir à clapet
est rendu étanche au moyen d'un O-ring. Le clapet étanche par joint G.22060
métal sur métal ferme la valve étanche pratiquement sans fuite.
A
SYMBOLE

G.22061

A

PP

CODIFICATION

Raccordement fileté G 2 2 06 - - #

Électro-aimant, Medium M Electro-aimant de commutation
Électro-aimant, Super S poussant, à bain d’huile, étanche à la
pression
2 voies (raccordements) Medium: SIN45V (Feuille 1.1-120)
Super: SIS45V (Feuille 1.1-125)
2 positions de commutation Connecteur à fiche EN 175301 – 803

Grandeur nominale 6

Normalement fermée 1
Normalement ouverte 0

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Matière des joints NBR ACTIONNEMENT
FKM (Viton)
D1 Actionnement
Exécution
Indice de changement (modifié par l‘usine) Raccordement

1.11-2840

MISE EN SERVICE

Attention! A la mise en service, la valve doit être purgée sous
pression (2 rotations de la vis E au maximum).

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 17 22 1.11-2840F
