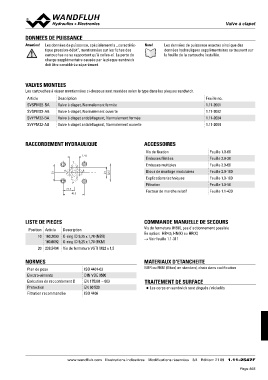

DONNEES DE PUISSANCE Valve à clapet électroV-amlvaegànéctliaqpueet
Les données de puissance exactes ainsi que des
Attention! Les données de puissance, spécialement la „caractéris- Note! données hydrauliques supplémentaires se trouvent sur
tique pression-débit“, mentionnées sur les fiches des la feuille de la cartouche installée.
cartouches ne se rapportent qu’à celles-ci. La perte de
charge supplémentaire causée par la plaque sandwich
doit être considérée séparément.

VALVES MONTEES

Les cartouches à visser mentionnées ci-dessous sont montées selon le type dans les plaques sandwich.

Article Description Feuille no.
1.11-2061
SVSPM22-BA Valve à clapet, Normalement fermée 1.11-2082
1.11-2084
SVSPM22-AB Valve à clapet, Normalement ouverte 1.11-2084

SVYPM22-BA Valve à clapet antidéflagrant, Normalement fermée

SVYPM22-AB Valve à clapet antidéflagrant, Normalement ouverte

RACCORDEMENT HYDRAULIQUE ACCESSOIRES

T 17.8 Vis de fixation Feuille 1.0-60
A B Embases filetées Feuille 2.9-30
31 Embases multiples Feuille 2.9-60
21 Blocs de montage modulaires Feuille 2.9-100
32.5 Explications techniques Feuille 1.0-100
Filtration Feuille 1.0-50
P Facteur de marche relatif Feuille 1.1-430

21.5
40.5

LISTE DE PIECES COMMANDE MANUELLE DE SECOURS

Position Article Description Vis de fermeture (HB0), pas d'actionnement possible
En option: HB4,5, HN(K) ou HR(K)
10 160.2093 O-ring ID 9,25 x 1,78 (NBR) → Voir feuille 1.1-311
160.6092 O-ring ID 9,25 x 1,78 (FKM)
MATERIAUX D'ETANCHEITE
20 238.5404 Vis de fermeture VSTI M22 x 1,5
NBR ou FKM (Viton) en standard, choix dans codification
NORMES ISO 4401-03
DIN VDE 0580 TRAITEMENT DE SURFACE
Plan de pose EN 175301 – 803
Electro-aimants EN 60 529 ◆ Les corps en sandwich sont zingués / nickelés
Exécution de raccordement D ISO 4406
Protection
Filtration recommandée

www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 21 09 1.11-2547F
