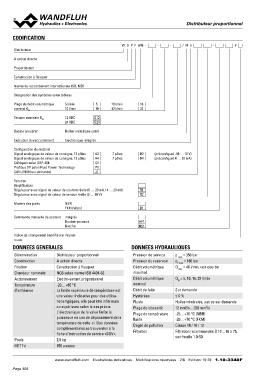

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

CODIFICATION W D P F A06 - - - / M E - #

Distributeur

A action directe

Proportionnel

Construction à flasquer

Norme de raccordement internationale ISO, NG6

Désignation des symboles selon tableau

Plage de débit volumétrique 5 l/min 5 16 l/min 16
nominal QN 10 l/min 10 32 l/min 32

Tension nominale UN 12 VDC G12
24 VDC G24

Bobine à insérer Boîtier métallique carré

Exécution du raccordement Electronique intégrée

Configuration du matériel A2 7 pôles D2 (préconfiguré -10 … 10 V)
Signal analogique de valeur de consigne, 12 pôles A4 7 pôles D4 (préconfiguré 4 … 20 mA)
Signal analogique de valeur de consigne, 12 pôles C1
CANopen selon DSP-408 P1
Profibus DP selon Fluid Power Technology J1
CAN J1939 (sur demande)

Fonction R1
Amplificateur R2
Régulateur avec signal de valeur de courant réelle (0 … 20 mA / 4 … 20 mA)
Régulateur avec signal de valeur de tension réelle (0 … 10 V)

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours intégrée HF1
Bouton-poussoir HS1
Broche

Indice de changement (modifié par l’usine)

1.10-3340

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Distributeur proportionnel Pression de service p max = 350 bar
Construction Pression du reservoir pT max = 160 bar
Fixation A action directe Débit volumétrique Q max = 40 l/min, voir courbe
Grandeur nominale maximal
Actionnement Construction à flasquer Débit volumétrique QN = 5, 10, 16, 32 l/min
Température nominal
d’ambiance NG6 selon norme ISO 4401-03 Débit de fuite Sur demande
Hystérèse ≤6%
Poids Electro-aimant proportionnel Fluide Huiles minérales, autres sur demande
MTTFd Plage de viscosité 12 mm2/s…320 mm2/s
-20…+65 °C Plage de température -25…+70 °C (NBR)
La limite supérieure de température est fluide -20…+70 °C (FKM)
une valeur indicative pour des utilisa- Degré de pollution Classe 18 / 16 / 13
tions typiques, elle peut être inférieure Filtration Filtration recommandée ß 10…16 ≥ 75,
ou supérieure selon le cas précis. voir feuille 1.0-50
L'électronique de la valve limite la
puissance en cas de dépassement de la
température de celle-ci. Des données
complémentaires se trouventen à la
fiche d'instruction de service «DSV».

2,8 kg

150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 2/6 Edition: 19 29 1.10-3340F
