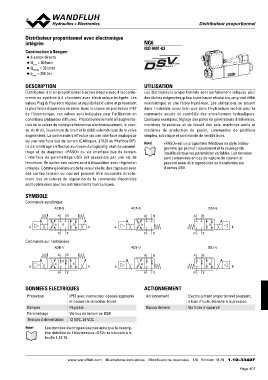

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

Distributeur proportionnel avec électronique NG6
intégrée
ISO 4401-03
Construction à flasquer
◆ à action directe
◆ Qmax = 40 l/min
◆ QN max = 32 l/min
◆ pmax = 350 bar

DESCRIPTION UTILISATION

Distributeur à tiroir proportionnel à action directe avec 4 raccorde- Les distributeurs proportionnels sont parfaitement indiqués pour
ments en système à 5 chambres avec électronique intégrée. Les des tâches exigeantes grâce à une haute résolution, un grand débit
valves Plug & Play sont réglées et équilibrées d'usine et présentent volumétrique et une faible hystérèse. Les utilisations se situent
la plus faible dispersion de série. Avec la classe de protéction IP67 dans l'industrie aussi bien que dans l'hydraulque mobile pour la
de l'électronique, ces valves sont indiquées pour l'utilisation en commande souple et contrôlée des entraînement hydrauliques.
conditions ambiantes difficiles. Proportionnellement à l'augmenta- Quelques exemples: réglage des pales de générateurs d'éoliennes,
tion de la valeur de consigne transmise électroniquement, la cour- machines forestières et de travail des sols, machines-outils et
se du tiroir, l'ouverture du tiroir et le débit volumétrique de la valve machines de production de papier, commandes de positions
augmentent. La commande s'effectue via une interface analogique simples, robotique et commande de ventilateurs.
ou une interface bus de terrain (CANopen, J1939 ou Profibus DP).
Le paramétrage s'effectue au moyen du logiciel gratuit de paramé- Note! «PASO» est un programme Windows en style ordino-
trage et de diagnosic «PASO» ou via interface bus de terrain. gramme qui permet l'ajustement et la sauvegarde
L'interface de paramétrage USB est accessible par une vis de intuitifs de tous les paramètres variables. Les données
fermeture. En option ces valves sont à disposition avec régulation sont conservées en cas de rupture de courant et
intégrée. Comme générateurs de la valeur réelle, des capteurs avec peuvent aussi être reproduites ou transferées sur
des sorties tension ou courant peuvent être raccordés directe- d'autres DSV.
ment. Les structures de régulation de la commande disponibles
sont optimisées pour les entraînements hydrauliques.

SYMBOLE AC1-S CB2-S
AB AB
Commande symétrique
a b
ACB-S a PT

AB PT DB2-V
AB
a a0 b b AD1-V b
b AB b b
PT PT
a
Commande sur l'admission a

ADB-V PT

AB

a a0 b

PT

DONNEES ELECTRIQUES ACTIONNEMENT

Protection IP67 avec connecteur opposé approprié Actionnement Electro-aimant proportionnel poussant,
et couvercle du boîtier fermé à bain d’huile, étanche à la pression
Rampes Réglable Raccordement
Paramétrage Via bus de terrain ou USB Via fiche d'appareil
Tension d’alimentation 12 VDC, 24 VDC

Note! Les données électriques exactes ainsi que la descrip-
tion détaillée de l'électronique «DSV» se trouvent à la
feuille 1.13-76.

www.wandfluh.com Illustrations indicatives Modifications réservées 1/6 Edition: 19 29 1.10-3340F
