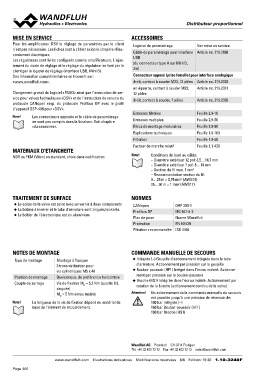

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

MISE EN SERVICE ACCESSOIRES

Pour les amplificateur DSV le réglage de paramètres par le client Logiciel de paramétrage Voir mise en service
n'est pas nécessaire. Les fiches sont à câbler selon le chapitre «Rac-
cordement électrique». Câble de paramétrage pour interface Article no. 219.2896
Les régulateurs sont livrés configurés comme amplificateurs. L'ajus- USB
tement du mode de réglage et le réglage du régulateur se font par le (du connecteur type A sur Mini B,
client par le logiciel de réglage (interface USB, Mini B). 3m)
Des information complémentaires se trouvent sur:
«www.wandfluh.com». Connecteur opposé (prise femelle) pour interface analogique

droit, contact à souder M23, 12 pôles Article no. 219.2330

Chargement gratuit du logiciel «PASO» ainsi que l'instruction de ser- en équerre, contact à souder M23, Article no. 219.2331
vice pour valves hydrauliques «DSV» et de l'instruction de service du 12 pôles
protocole CANopen resp. du protocole Profibus DP avec le profil
d'appareil DSP-408 pour «DSV». droit, contact à souder, 7 pôles Article no. 219.2335

Note! Les connecteurs opposés et le câble de paramétrage Embases filetées Feuille 2.9-10
ne sont pas compris dans la livraison. Voir chapitre Embases multiples Feuille 2.9-50
«Accessoires». Blocs de montage modulaires Feuille 2.9-90
Explications techniques Feuille 1.0-100
MATERIAUX D'ETANCHEITE Filtration Feuille 1.0-50
Facteur de marche relatif Feuille 1.1-430
NBR ou FKM (Viton) en standard, choix dans codification
Note! Conditions de bord au câble:
– Diamètre extérieur 12 pol: 3,5…14,7 mm
– Diamètre extérieur 7 pol: 8…10 mm
– Section du fil max. 1 mm2
– Recommandation section du fil:
0…25 m = 0,75 mm2 (AWG18)
25…50 m = 1 mm2 (AWG17)

TRAITEMENT DE SURFACE NORMES

◆ Le corps de la valve est peint avec un vernis à deux composants CANopen DRP 303-1
Profibus DP IEC 947-5-2
◆ La bobine à insérer et le tube d'armature sont zingués/nickelés Plan de pose Norme Wandfluh
Protection EN 60 529
◆ Le boîtier de l'électronique est en aluminium Filtration recommandée ISO 4406

NOTES DE MONTAGE COMMANDE MANUELLE DE SECOURS

Type de montage Montage à flasquer ◆ Intégrée (–) Goupille d’actionnement intégrée dans le tube
3 trous de fixation pour d’armature. Actionnement par pression sur la goupille
Position de montage vis cylindriques M5 x 40
Couple de serrage ◆ Bouton-poussoir (HF1) Intégré dans l’écrou moleté. Actionne-
Quelconque, de préférence horizontale ment par pression sur le bouton-poussoir

Vis de fixation MD = 5,2 Nm (qualité 8.8, ◆ Broche (HS1) Intégrée dans l’écrou moleté. Actionnement par
zinguée) rotation de la broche (actionnement continu de la valve)
MD = 5 Nm écrou moleté
Attention! Un actionnement de la commande manuelle de secours
est possible jusqu’à une pression de réservoir de:
Note! La longueur de la vis de fixation dépend du matériel de 160 bar Intégrée (–)
base de l'élément de raccordement. 160 bar Bouton-poussoir (HF1)
160 bar Broche (HS1)

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 6/6 Edition: 19 30 1.10-3240F
