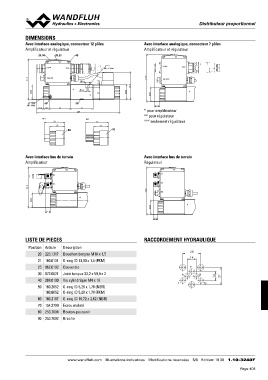

DIMENSIONS DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell
Avec interface analogique, connecteur 12 pôles Avec interface analogique, connecteur 7 pôles
Amplificateur et régulateur
Amplificateur et régulateur
X2
25,30 20,21 40
X1** X1*
X1** X2 MD= 5.2Nm
X4 ***
X1*
12.7
101.9 X4 *** 119.9
* pour amplificateur
9.5 32 6 ** pour régulateur
*** seulement régulateur
35 5.2 38
69.5
35
70 60 50
MD= 5Nm 16.6 14.7 57
209
53
HS1
HF1 57
51 80 37
37
90
Avec interface bus de terrain Avec interface bus de terrain
Amplificateur Régulateur
X2 X2
X1 X1
X3 X3
101.9 119.9 X4
35
35
11.8 11.8
LISTE DE PIECES RACCORDEMENT HYDRAULIQUE
Position Article Description 28
20 223.1317 Bouchon borgne M16 x 1,5 14
21 160.6131 O-ring ID 13,00 x 1,5 (FKM)
25 062.0102 Couvercle P B 14
30 072.0021 Joint torique 33,2 x 59,9 x 2 A T0 27
40 208.0100 Vis cylindrique M4 x 10 T
50 160.2052 O-ring ID 5,28 x 1,78 (NBR)
160.6052 O-ring ID 5,28 x 1,78 (FKM)
60 160.2187 O-ring ID 18,72 x 2,62 (NBR)
70 154.2700 Ecrou moleté
80 253.7004 Bouton-poussoir
90 253.7002 Broche
www.wandfluh.com Illustrations indicatives Modifications réservées 5/6 Edition: 19 30 1.10-3240F
