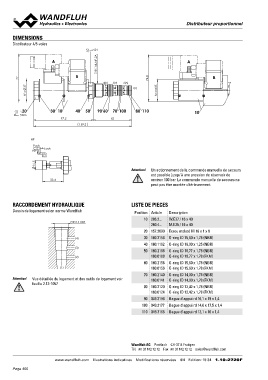

DIMENSIONS s24 Distributeur propWoDrtPioPnUn1e0l

Distributeur 4/3-voies B A
B
A 4(B) 3(P) 2(A)
1(T)
77
W = 37

7/8"-14UNF-2A
74.8
M = 35

20 30 10 40 50 90 60 70 100 80 110 10

MD= 5Nm 97.2 159.2 62

HP

Push Lock
90°

Pull

14.5

Attention! Un actionnement de la commande manuelle de secours
est possible jusqu'à une pression de réservoir de
33.4 environ 100 bar. La commande manuelle de secours ne
peut pas être montée ultérieurement.

RACCORDEMENT HYDRAULIQUE LISTE DE PIECES

Dessin de logement selon norme Wandfluh Position Article Description

7/8"-14 UNF 10 206.2... W.E37 / 16 x 40
260.4... M.E35 / 16 x 40
(4)
(3) 20 157.2600 Ecrou moleté M 16 x 1 x 9
(2)
(1) 30 160.2156 O-ring ID 15,60 x 1,78 (NBR)

Attention! Vue détaillée du logement et des outils de logement voir 40 160.1162 O-ring ID 16,00 x 1,25 (NBR)
feuille 2.13-1057
50 160.2188 O-ring ID 18,77 x 1,78 (NBR)
160.6188 O-ring ID 18,77 x 1,78 (FKM)

60 160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM)

70 160.2140 O-ring ID 14,00 x 1,78 (NBR)
160.6141 O-ring ID 14,00 x 1,78 (FKM)

80 160.2120 O-ring ID 12,42 x 1,78 (NBR)
160.6124 O-ring ID 12,42 x 1,78 (FKM)

90 049.3196 Bague d'appui rd 16,1 x 19 x 1,4

100 049.3177 Bague d'appui rd 14,6 x 17,5 x 1,4

110 049.3166 Bague d'appui rd 13,1 x 16 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 19 34 1.10-2720F
