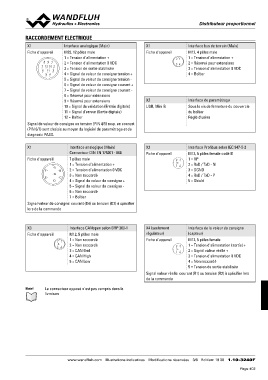

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

RACCORDEMENT ELECTRIQUE

X1 Interface analogique (Main) X1 Interface bus de terrain (Main)
Fiche d'appareil
Fiche d'appareil M23, 12 pôles male M12, 4 pôles male
1 = Tension d'alimentation + 21 1 = Tension d'alimentation +
891 2 = Tension d'alimentation 0 VDC 2 = Réservé pour extensions
7 12 10 2 3 = Tension de sortie stabilisée 34 3 = Tension d'alimentation 0 VDC
6 11 3 4 = Signal de valeur de consigne tension + 4 = Boîtier
5 = Signal de valeur de consigne tension -
54 6 = Signal de valeur de consigne courant +
7 = Signal de valeur de consigne courant -
8 = Réservé pour extensions X2 Interface de paramétrage
9 = Réservé pour extensions USB, Mini B
10 = Signal de validation (Entrée digitale) Sous la vis de fermeture du couvercle
11 = Signal d'erreur (Sortie digitale) du boîtier
12 = Boîtier Réglé d'usine

Signal de valeur de consigne en tension (PIN 4/5) resp. en courant
(PIN 6/7) sont choisis au moyen du logiciel de paramétrage et de
diagnosic PASO.

X1 Interface analogique (Main) X3 Interface Profibus selon IEC 947-5-2
Connecteur DIN EN 175201 - 804 Fiche d'appareil
M12, 5 pôles female codé B
Fiche d'appareil 7 pôles male 23 1 = VP
1 = Tension d'alimentation + 5 2 = RxD / TxD - N
A 2 = Tension d'alimentation 0 VDC 14 3 = DGND
FB 3 = Non raccordé 4 = RxD / TxD - P
4 = Signal de valeur de consigne + 5 = Shield
G 5 = Signal de valeur de consigne -
EC 6 = Non raccordé
7 = Boîtier
D

Signal valeur de consigne: courant (D4) ou tension (D2) à spécifier
lors de la commande

X3 Interface CANopen selon DRP 303-1 X4 (seulement Interface de la valeur de consigne
Fiche d'appareil régulateur) (capteur)
M12, 5 pôles male
21 1 = Non raccordé Fiche d'appareil M12, 5 pôles female
5 2 = Non raccordé 1 = Tension d'alimentation (sortie) +
34 3 = CAN Gnd 23 2 = Signal valeur réelle +
4 = CAN High 5 3 = Tension d'alimentation 0 VDC
5 = CAN Low 14 4 = Non raccordé
5 = Tension de sortie stabilisée

Signal valeur réelle: courant (R1) ou tension (R2) à spécifier lors
de la commande

Note! Le connecteur opposé n'est pas compris dans la
livraison

www.wandfluh.com Illustrations indicatives Modifications réservées 3/6 Edition: 19 30 1.10-3240F
