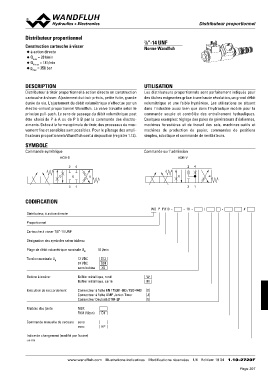

Page 397 - Softbound_Edition_19_fr

Distributeur propWoDrtPioPnUn1e0l

Distributeur proportionnel 7⁄8“-14 UNF

Construction cartouche à visser Norme Wandfluh
◆ à action directe
◆ Qmax = 28 l/min
◆ QN max = 18 l/min
◆ pmax = 350 bar

DESCRIPTION UTILISATION

Distributeur à tiroir proportionnel à action directe en construction Les distributeurs proportionnels sont parfaitement indiqués pour
cartouche à visser. Ajustement du tiroir précis, petite fuite, grande des tâches exigeantes grâce à une haute résolution, un grand débit
durée de vie. L'ajustement du débit volumétrique s'effectue par un volumétrique et une faible hystérèse. Les utilisations se situent
électro-aimant proportionnel Wandfluh. La valve travaille selon le dans l'industrie aussi bien que dans l'hydraulque mobile pour la
principe pull-push. Le sens de passage du débit volumétrique peut commande souple et contrôlée des entraînement hydrauliques.
être choisi de P à A ou de P à B par la commande des électro- Quelques exemples: réglage des pales de générateurs d'éoliennes,
aimants. Grâce à la forme optimale du tiroir, des processus de mou- machines forestières et de travail des sols, machines-outils et
vement fins et sensibles sont possibles. Pour le pilotage des ampli- machines de production de papier, commandes de positions
ficateurs proportionnels Wandfluh sont à disposition (registre 1.13). simples, robotique et commande de ventilateurs.

SYMBOLE Commande sur l'admission

Commande symétrique ADB-V

ACB-S 24

24

b0 a ba

31 31

CODIFICATION WD P PU10 - - 18 - / - #

Distributeur, à action directe

Proportionnel

Cartouche à visser 7/8“-14 UNF

Désignation des symboles selon tableau

Plage de débit volumétrique nominale UN 18 l/min

Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5

Bobine à insérer Boîtier métallique, rond W
Boîtier métallique, carré M

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior-Timer J
Connecteur Deutsch DT04-2P G

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours sans HP
avec

Indice de changement (modifié par l‘usine)

1.10-2720

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 19 34 1.10-2720F
