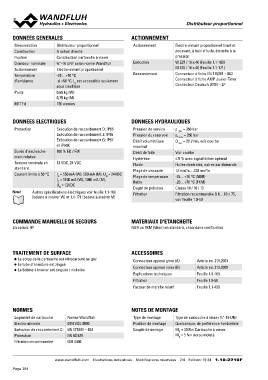

Distributeur propWoDrtPioPnUn0e8l
DONNEES GENERALES ACTIONNEMENT
Dénomination Distributeur proportionnel Actionnement Electro-aimant proportionnel tirant et
Construction A action directe poussant, à bain d'huile, étanche à la
Fixation Construction cartouche à visser Exécution pression
Grandeur nominale ¾“-16 UNF selon norme Wandfluh Raccordement
Actionnement Electro-aimant proportionnel W.E37 / 16 x 40 (Feuille 1.1-169)
Température -25…+70 °C M.E35 / 16 x 40 (Feuille 1.1-171)
d’ambiance si >50 °C, IG est accessible seulement
sous condition Connecteur à fiche EN 175301 – 803
Poids 0,65 kg (W) Connecteur à fiche AMP Junior-Timer
0,75 kg (M) Connecteur Deutsch DT04 – 2P
MTTFd 150 années
DONNEES ELECTRIQUES DONNEES HYDRAULIQUES
Protection Exécution de raccordement D: IP65 Pression de service p max = 350 bar
Pression du reservoir pT max = 250 bar
Exécution de raccordement J: IP66 Débit volumétrique Q max = 23 l/min, voir courbe
maximal
Exécution de raccordement G: IP67 Débit de fuite Voir courbe
Hystérèse ≤ 5 % avec signal dither optimal
et IP69K Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Durée d’enclenche- 100 % ED / FM Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
ment relative Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
Tension nominale en 12 VDC, 24 VDC voir feuille 1.0-50
standard
Courant limite à 50 °C IG = 550 mA (W), 560 mA (M), UN = 24VDC
IG = 1100 mA (W), 1080 mA (M),
UN = 12VDC
Note! Autres spécifications électriques voir feuille 1.1-169
(bobine à insérer W) et 1.1-171 (bobine à insérer M)
COMMANDE MANUELLE DE SECOURS MATERIAUX D'ETANCHEITE
En option: HP NBR ou FKM (Viton) en standard, choix dans codification
TRAITEMENT DE SURFACE ACCESSOIRES Article no. 219.2001
Article no. 219.2002
◆ Le corps de la cartouche est nitrocarburé au gaz Connecteur opposé grise (A) Feuille 1.0-100
Connecteur opposé noire (B) Feuille 1.0-50
◆ Le tube d'armature est zingué Explications techniques Feuille 1.1-430
Filtration
◆ La bobine à insérer est zinguée / nickelée Facteur de marche relatif
NORMES NOTES DE MONTAGE
Logement de cartouche Norme Wandfluh Type de montage Type de cartouche à visser 3⁄4“-16 UNF
Electro-aimants DIN VDE 0580 Position de montage Quelconque, de préférence horizontale
Exécution de raccordement D EN 175301 – 803 Couple de serrage MD = 30 Nm Cartouche à visser
Protection EN 60 529 MD = 5 Nm écrou moleté
Filtration recommandée ISO 4406
