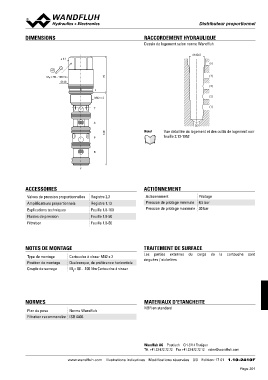

Distributeur proWpoVrPtiPoMnn4e2l
DIMENSIONS RACCORDEMENT HYDRAULIQUE
Dessin de logement selon norme Wandfluh
M42x2
s 41 (x)
41 139 70 (4)
MD = 80...100 Nm (3)
(2)
Ø 48 (1)
x Note! (y)
M42 x 2
T Vue détaillée du logement et des outils de logement voir
feuille 2.13-1052
A
P
B
y
ACCESSOIRES ACTIONNEMENT
Valves de pression proportionnelles Registre 2.3 Actionnement Pilotage
Amplificateurs proportionnels Registre 1.13
Explications techniques Feuille 1.0-100 Pression de pilotage minimale 4,5 bar
Fluides de pression Feuille 1.0-50
Filtration Feuille 1.0-50 Pression de pilotage maximale 30 bar
NOTES DE MONTAGE TRAITEMENT DE SURFACE
Type de montage Cartouche à visser M42 x 2 Les parties externes du corps de la cartouche sont
Position de montage Quelconque, de préférence horizontale
Couple de serrage MD= 80…100 Nm Cartouche à visser zinguées / nickelées
NORMES MATERIAUX D'ETANCHEITE
Plan de pose Norme Wandfluh NBR en standard
Filtration recommandée ISO 4406
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 17 01 1.10-2410F
