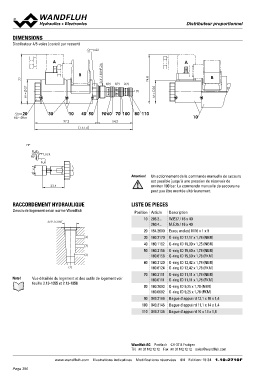

DIMENSIONS s22 Distributeur propWoDrtPioPnUn0e8l

Distributeur 4/3-voies (centré par ressort) 4(B) 3(P) 2(A) A
1(T) B
A
B
77
W = 37

3/4"-16UNF-2A
74.8

M = 35

20 30 10 40 50 90 60 70 100 80 110 10

MD= 5Nm

97.2 54.2

151.4

HP

Push Lock
90°

Pull

14.5

Attention! Un actionnement de la commande manuelle de secours
est possible jusqu'à une pression de réservoir de

33.4 environ 100 bar. La commande manuelle de secours ne
peut pas être montée ultérieurement.

RACCORDEMENT HYDRAULIQUE LISTE DE PIECES

Dessin de logement selon norme Wandfluh Position Article Description

3/4"-16 UNF 10 206.2... W.E37 / 16 x 40
260.4... M.E35 / 16 x 40
Note! (4)
(3) 20 154.2600 Ecrou moleté M16 x 1 x 9
(2)
30 160.2170 O-ring ID 17,17 x 1,78 (NBR)
(1)
40 160.1162 O-ring ID 16,00 x 1,25 (NBR)
Vue détaillée du logement et des outils de logement voir
feuille 2.13-1055 et 2.13-1056 50 160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM)

60 160.2120 O-ring ID 12,42 x 1,78 (NBR)
160.6124 O-ring ID 12,42 x 1,78 (FKM)

70 160.2111 O-ring ID 11,11 x 1,78 (NBR)
160.6111 O-ring ID 11,11 x 1,78 (FKM)

80 160.2093 O-ring ID 9,25 x 1,78 (NBR)
160.6092 O-ring ID 9,25 x 1,78 (FKM)

90 049.3166 Bague d'appui rd 13,1 x 16 x 1,4

100 049.3146 Bague d'appui rd 11,1 x 14 x 1,4

110 049.3136 Bague d'appui rd 10 x 13 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 19 34 1.10-2710F
