DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

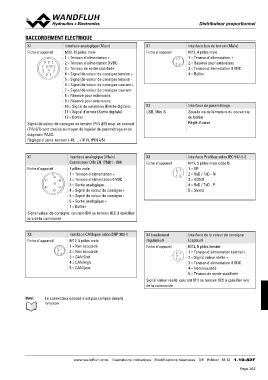

RACCORDEMENT ELECTRIQUE

X1 Interface analogique (Main)                                                      X1                                        Interface bus de terrain (Main)
                                                                                    Fiche d'appareil
Fiche d'appareil                       M23, 12 pôles male                                                                     M12, 4 pôles male
                                       1 = Tension d'alimentation +                                                       21  1 = Tension d'alimentation +
                 891                   2 = Tension d'alimentation 0 VDC                                                       2 = Réservé pour extensions
               7 12 10 2               3 = Tension de sortie stabilisée                                                  34   3 = Tension d'alimentation 0 VDC
               6 11 3                  4 = Signal de valeur de consigne tension +                                             4 = Boîtier
                                       5 = Signal de valeur de consigne tension ­
                   54                  6 = Signal de valeur de consigne courant +
                                       7 = Signal de valeur de consigne courant ­
                                       8 = Réservé pour extensions                  X2                                        Interface de paramétrage
                                       9 = Réservé pour extensions                  USB, Mini B
                                       10 = Signal de validation (Entrée digitale)                                            Sous la vis de fermeture du couvercle
                                       11 = Signal d'erreur (Sortie digitale)                                                 du boîtier
                                       12 = Boîtier                                                                           Réglé d'usine

Signal de valeur de consigne en tension (PIN 4/5) resp. en courant
(PIN 6/7) sont choisis au moyen du logiciel de paramétrage et de
diagnosic PASO.
Réglage d'usine: tension (­10… +10 V), (PIN 4/5)

X1 Interface analogique (Main)                                                      X3                                        Interface Profibus selon IEC 947­5­2
                               Connecteur DIN EN 175201 ­ 804                       Fiche d'appareil
                                                                                                                              M12, 5 pôles male codé B
Fiche d'appareil                       7 pôles male                                                                    23     1 = VP
                                       1 = Tension d'alimentation +                                                    5      2 = RxD / TxD ­ N
                           A           2 = Tension d'alimentation 0 VDC                                               14      3 = DGND
                  FB                   3 = Sortie analogique ­                                                                4 = RxD / TxD ­ P
                                       4 = Signal de valeur de consigne +                                                     5 = Shield
                           G           5 = Signal de valeur de consigne ­
                  EC                   6 = Sortie analogique +
                                       7 = Boîtier
                           D

Signal valeur de consigne: courant (D4) ou tension (D2) à spécifier
lors de la commande

X3                                     Interface CANopen selon DRP 303­1            X4 (seulement                             Interface de la valeur de consigne
Fiche d'appareil                                                                    régulateur)                               (capteur)
                                       M12, 5 pôles male
                                   21  1 = Non raccordé                             Fiche d'appareil                          M12, 5 pôles female
                                   5   2 = Non raccordé                                                                       1 = Tension d'alimentation (sortie) +
                                  34   3 = CAN Gnd                                                                     23     2 = Signal valeur réelle +
                                       4 = CAN High                                                                    5      3 = Tension d'alimentation 0 VDC
                                       5 = CAN Low                                                                    14      4 = Non raccordé
                                                                                                                              5 = Tension de sortie stabilisée

                                                                                    Signal valeur réelle: courant (R1) ou tension (R2) à spécifier lors
                                                                                    de la commande

Note!  Le connecteur opposé n'est pas compris dans la
       livraison

                                       www.wandfluh.com Illustrations indicatives Modifications réservées 3/6 Edition: 18 12 1.10-82F
