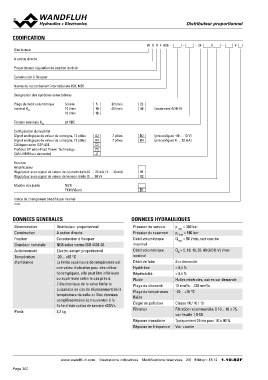

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

CODIFICATION

W D R F A06 - - - 24 -#

Distributeur

A action directe

Proportionnel, régulation de position du tiroir

Construction à flasquer

Norme de raccordement internationale ISO, NG6

Désignation des symboles selon tableau

Plage de débit volumétrique 5 l/min 5 32 l/min 32
nominal QN 10 l/min 10 40 l/min 40 (seulement ADB-V)
16 l/min 16
D2 (préconfiguré -10 … 10 V)
Tension nominale UN 24 VDC D4 (préconfiguré 4 … 20 mA)

Configuration du matériel A2 7 pôles R1
Signal analogique de valeur de consigne, 12 pôles A4 7 pôles R2
Signal analogique de valeur de consigne, 12 pôles C1 D1
CANopen selon DSP-408 P1
Profibus DP selon Fluid Power Technology J1
CAN J1939 (sur demande)

Fonction
Amplificateur
Régulateur avec signal de valeur de courant réelle (0 … 20 mA / 4 … 20 mA)
Régulateur avec signal de valeur de tension réelle (0 … 10 V)

Matière des joints NBR
FKM (Viton)

Indice de changement (modifié par l’usine)

1.10-82

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Distributeur proportionnel Pression de service p max = 350 bar
Construction Pression du reservoir pT max = 160 bar
Fixation A action directe Débit volumétrique Q max = 50 l/min, voir courbe
Grandeur nominale maximal
Actionnement Construction à flasquer Débit volumétrique QN = 5, 10, 16, 32, 40 (ADB­V) l/min
Température nominal
d’ambiance NG6 selon norme ISO 4401­03 Débit de fuite Sur demande
Hystérèse < 0,4 %
Poids Electro­aimant proportionnel Répétabilité < 0,4 %
Fluide Huiles minérales, autres sur demande
­20…+65 °C Plage de viscosité 12 mm2/s…320 mm2/s
La limite supérieure de température est Plage de température ­20…+70 °C
une valeur indicative pour des utilisa­ fluide
tions typiques, elle peut être inférieure Degré de pollution Classe 18 / 16 / 13
ou supérieure selon le cas précis. Filtration Filtration recommandée ß 10…16 ≥ 75,
L'électronique de la valve limite la voir feuille 1.0­50
puissance en cas de dépassement de la Réponse transitoire Typiquement 25 ms pour 10 à 90 %
température de celle­ci. Des données Réponse en fréquence Voir courbe
complémentaires se trouventen à la
fiche d'instruction de service «DSV».

3,3 kg
