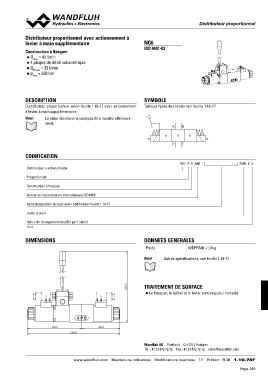

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell
Distributeur proportionnel avec actionnement à NG6
levier à main supplémentaire
ISO 4401-03
Construction à flasquer
4Qmpalxa=ge4s2 l/min
◆ de débit volumétrique
◆
◆ QpmNamx a=x = 32 l/min
◆ 350 bar
DESCRIPTION SYMBOLE
Distributeur proportionnel selon feuille 1.10-77 avec actionnement Tableau types des tiroirs voir feuille 1.10-77
à levier à main supplémentaire. AB
a 0b
Note! La valve standard ne peut pas être montée ultérieure- ab
ment.
PT
CODIFICATION WD P F A06 - Z568 # 2
Distributeur, a action directe
Proportionnel
Construction à flasquer
Norme de raccordement internationale ISO NG6
Autre désignation du type selon codification feuille 1.10-77
Levier à main
Indice de changement (modifié par l’usine)
1.10-78
DIMENSIONS DONNEES GENERALES
Poids WDPFA06 +1,0 kg
Note! Autres spécifications, voir feuille 1.10-77
TRAITEMENT DE SURFACE256.5
◆ Le flasquer, le boîtier et le levier sont zingués / nickelés
AB
150.2 105.8
256
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 1/1 Edition: 19 38 1.10-78F
