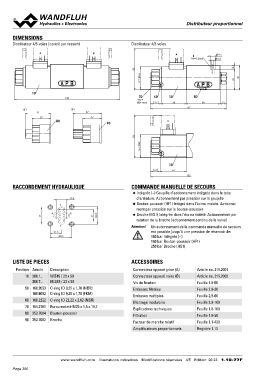

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

DIMENSIONS                                                                               Distributeur 4/2­voies

Distributeur 4/3­voies (centré par ressort)       B                                                                         A                                      9.5
                                                                                                                                                                  5.2
                                   A

                                                                                                                                                       MD= 5.2Nm

                                                                                         83                                                                                  41 8
                                                                                                W = 45                                                                             49

        10                           210                                                  70            60          10               50                68               13
                                             HS1
HF1                                                                                      MD= 5Nm        21              50     152
                 51       80
                      37                          57
                                                        37

                                                                                     90                          A

                                                                                         86
                                                                                                M = 45

                                                                                                                     10

                                                                                                        18 53
                                                                                                                                                  152

RACCORDEMENT HYDRAULIQUE                                                                 COMMANDE MANUELLE DE SECOURS

                                    T  17.8                                              ◆ Intégrée (–) Goupille d’actionnement intégrée dans le tube
                          A             B                                                   d’armature. Actionnement par pression sur la goupille
           31
                                                                           21            ◆ Bouton­poussoir (HF1) Intégré dans l’écrou moleté. Actionne­
                                                                               32.5         ment par pression sur le bouton­poussoir

                                                                                         ◆ Broche (HS1) Intégrée dans l’écrou moleté. Actionnement par
                                                                                            rotation de la broche (actionnement continu de la valve)

                                 P                                                       Attention!     Un actionnement de la commande manuelle de secours
                                                                                                        est possible jusqu’à une pression de réservoir de:
                          21.5                                                                          160 bar Intégrée (–)
                                40.5                                                                    160 bar Bouton­poussoir (HF1)
                                                                                                        250 bar Broche (HS1)

LISTE DE PIECES                                                                          ACCESSOIRES

Position   Article        Description                                                     Connecteur opposé grise (A)                                  Article no. 219.2001
       10                                                                                 Connecteur opposé noire (B)                                  Article no. 219.2002
           206.1...       W.E45 / 23 x 50                                                 Vis de fixation                                              Feuille 1.0­60
       50  206.7...       M.S45 / 23 x 50                                                 Embases filetées                                             Feuille 2.9­30
                                                                                          Embases multiples                                            Feuille 2.9­60
       60  160.2093       O­ring ID 9,25 x 1,78 (NBR)                                     Montage modulaire                                            Feuille 2.9­100
       70  160.6092       O­ring ID 9,25 x 1,78 (FKM)                                     Explications techniques                                      Feuille 1.0­100
       80                                                                                 Filtration                                                   Feuille 1.0­50
       90  160.2222       O­ring ID 22,22 x 2,62 (NBR)                                    Facteur de marche relatif                                    Feuille 1.1­430
                                                                                          Amplificateurs proportionnels                                Registre 1.13
           154.2701       Ecrou moleté M23 x 1,5 x 19,7

           253.7004       Bouton­poussoir

           253.7002       Broche

                          www.wandfluh.com Illustrations indicatives Modifications réservées 4/5 Edition: 20 23 1.10-77F
