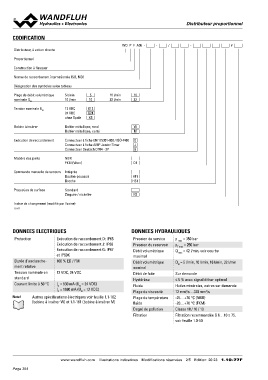

CODIFICATION WD P F A06 - - / DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

Distributeur, à action directe -#

Proportionnel

Construction à flasquer

Norme de raccordement internationale ISO, NG6

Désignation des symboles selon tableau

Plage de débit volumétrique 5 l/min 5 16 l/min 16
nominale QN 10 l/min 10 32 l/min 32

Tension nominale UN 12 VDC G12
24 VDC G24
ohne Spule X5

Bobine à insérer Boîtier métallique, rond W
Boîtier métallique, carré M

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior-Timer J
Connecteur Deutsch DT04 - 2P G

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours Intégrée HF1
Bouton-poussoir HS1
Broche

Protection de surface Standard
Zinguée / nickelée
K8

Indice de changement (modifié par l‘usine)

1.10-77

DONNEES ELECTRIQUES DONNEES HYDRAULIQUES

Protection Exécution de raccordement D: IP65 Pression de service p max = 350 bar
Pression du reservoir pT max = 250 bar
Exécution de raccordement J: IP66 Débit volumétrique Q max = 42 l/min, voir courbe
maximal
Exécution de raccordement G: IP67 Débit volumétrique QN = 5 l/min, 10 l/min, 16 l/min, 32 l/min
nominal
et IP69K Débit de fuite Sur demande
Hystérèse ≤ 5 % avec signal dither optimal
Durée d’enclenche­ 100 % ED / FM Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
ment relative Plage de température ­25…+70 °C (NBR)
fluide ­20…+70 °C (FKM)
Tension nominale en 12 VDC, 24 VDC Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
standard voir feuille 1.0­50

Courant limite à 50 °C IG = 930 mA (UN = 24 VDC)
IG = 1690 mA (UN = 12 VDC)

Note! Autres spécifications électriques voir feuille 1.1­182
(bobine à insérer W) et 1.1­181 (bobine à insérer M)

www.wandfluh.com Illustrations indicatives Modifications réservées 2/5 Edition: 20 23 1.10-77F
