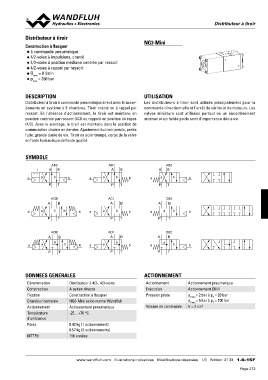

DDiissttrriibbuutteeuurr àà ttiirrooiirr

Distributeur à tiroir NG3-Mini

Construction à flasquer
◆ à commande pneumatique
◆ 4/2-voies à impulsions, cranté
◆ 4/3-voies à position médiane centrée par ressort
◆ 4/2-voies à rappel par ressort
Qpmmaaxx = 8 l/min
◆ = 350 bar
◆

DESCRIPTION UTILISATION

Distributeur à tiroir à commande pneumatique direct avec 4 raccor- Les distributeurs à tiroir sont utilisés principalement pour la
dements en système à 5 chambres. Tiroir cranté ou à rappel par commande directionnelle et l'arrêt de vérins et de moteurs. Les
ressort. En l'absence d'actionnement, le tiroir est maintenu en valves miniature sont utilisées partout où un encombrement
position centrale par ressort (4/3) ou rappelé en position de repos minimal et un faible poids sont d'importance décisive.
(4/2). Avec le crantage, le tiroir est maintenu dans la position de
commutation choisie en dernier. Ajustement du tiroir précis, petite
fuite, grande durée de vie. Tiroir en acier trempé, corps de la valve
en fonte hydraulique de haute qualité.

SYMBOLE AB1 AB2
AB AB
AB3
AB b a ab b aa b b
b
a ab PT PT b
PT

ACB ba AC1 b CB2
AB AB AB

a a 0b ab a ab
PT PT
PT

ADB ba AD1 b DB2
AB AB AB
a a 0b a ab
ab
PT PT
PT

DONNEES GENERALES ACTIONNEMENT

Dénomination Distributeur à 4/2-, 4/3-voies Actionnement Actionnement pneumatique
Construction A action directe Exécution
Fixation Construction à flasquer Pression pilote Actionnement CKIII
Grandeur nominale NG3-Mini selon norme Wandfluh
Actionnement Actionnement pneumatique Volume de commande pV min = 2 bar à pT = 20 bar
Température -25…+70 °C pV min = 5 bar à pT = 100 bar
d’ambiance V = 2 cm3
Poids 0.42 kg (1 actionnement)
0.57 kg (2 actionnements)
MTTFd 150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 21 33 1.6-15F
