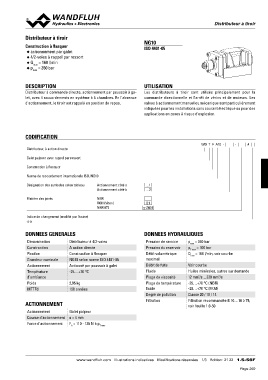

P. 269
DDiissttrriibbuutteeuurr àà ttiirrooiirr
Distributeur à tiroir NG10
Construction à flasquer ISO 4401-05
◆ actionnement par galet
◆ 4/2-voies à rappel par ressort
Qpmmaaxx = 160 l/min
◆ = 350 bar
◆
DESCRIPTION UTILISATION
Distributeur à commande directe, actionnement par poussoir à ga- Les distributeurs à tiroir sont utilisés principalement pour la
commande directionnelle et l'arrêt de vérins et de moteurs. Les
let, avec 4 raccordements en système à 5 chambres. En l'absence valves à actionnement manuel ou mécanique sont particulièrement
indiquées pour les installations sans courant électrique ou pour des
d'actionnement, le tiroir est rappelé en position de repos. applications en zones à risque d'explosion.
CODIFICATION
WD T F A10 - - #
Distributeur, à action directe
Galet palpeur avec rappel par ressort
Construction à flasquer
Norme de raccordement internationale ISO, NG10
Désignation des symboles selon tableau Actionnement côté a …1
Actionnement côté b …2
Matière des joints NBR D1
FKM (Viton) y-Z604
NBR 872
Indice de changement (modifié par l‘usine)
1.5-56
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Distributeur à 4/2-voies Pression de service pmax = 350 bar
Construction A action directe Pression du reservoir pT max = 100 bar
Fixation Construction à flasquer Débit volumétrique Qmax = 160 l/min, voir courbe
Grandeur nominale NG10 selon norme ISO 4401-05 maximal
Actionnement Actionné par poussoir à galet Débit de fuite Voir courbe
Température -25…+70 °C Fluide Huiles minérales, autres sur demande
d’ambiance Plage de viscosité 12 mm2/s…320 mm2/s
Poids 2,85 kg Plage de température -25…+70 °C (NBR)
MTTFd 150 années fluide -20…+70 °C (FKM)
Degré de pollution Classe 20 / 18 / 14
ACTIONNEMENT Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
Actionnement
Course d’actionnement Galet palpeur
Force d’actionnement s = 4 mm
Fb = 110 - 135 N à pT max
www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 21 22 1.5-56F
