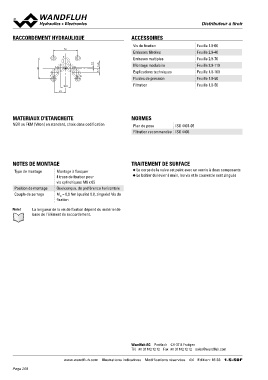

RACCORDEMENT HYDRAULIQUE ACCESSOIRES DDiissttrriibbuutteeuurr àà ttiirrooiirr
54 Vis de fixation Feuille 1.0-60
P Embases filetées Feuille 2.9-40
Embases multiples Feuille 2.9-70
46 Montage modulaire Feuille 2.9-110
1.5 Explications techniques Feuille 1.0-100
Fluides de pression Feuille 1.0-50
9.7 16.8 Filtration Feuille 1.0-50
A B
T To
20.8
24
MATERIAUX D'ETANCHEITE NORMES
NBR ou FKM (Viton) en standard, choix dans codification Plan de pose ISO 4401-05
Filtration recommandée ISO 4406
NOTES DE MONTAGE TRAITEMENT DE SURFACE
Type de montage Montage à flasquer ◆ Le corps de la valve est peint avec un vernis à deux composants
4 trous de fixation pour
Position de montage vis cylindriques M6 x 65 ◆ Le boîtier du levier à main, les vis et le couvercle sont zingués
Couple de serrage
Quelconque, de préférence horizontale
MD = 8,9 Nm (qualité 8.8, zinguée) Vis de
fixation
Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 16 33 1.5-50F
