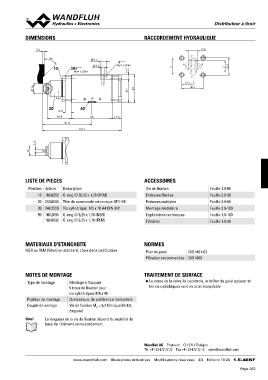

Page 263 - Softbound_Edition_19_fr

DDiissttrriibbuutteeuurr àà ttiirrooiirr

DIMENSIONS RACCORDEMENT HYDRAULIQUE

2.6 9.5 MD= 5.2Nm T 17.8
45° 5.2 A B

10
16 30
4.1 16
39 7MD= 5.2Nm
46
31P
21
32.521.5
40.5

20 10.3 50 15.3

39.8 68
81.8
131.1

LISTE DE PIECES ACCESSOIRES

Position Article Description Vis de fixation Feuille 1.0-60
Embases filetées Feuille 2.9-30
10 160.8252 O-ring ID 25,12 x 1,78 (FKM) Embases multiples Feuille 2.9-60
Montage modulaire Feuille 2.9-100
20 253.6003 Tête de commande mécanique ATII-K9 Explications techniques Feuille 1.0-100
Filtration Feuille 1.0-50
30 246.2516 Vis cylindrique M5 x 16 A4 DIN 912

50 160.2093 O-ring ID 9,25 x 1,78 (NBR)
160.6092 O-ring ID 9,25 x 1,78 (FKM)

MATERIAUX D'ETANCHEITE NORMES

NBR ou FKM (Viton) en standard, choix dans codification Plan de pose ISO 4401-03

Filtration recommandée ISO 4406

NOTES DE MONTAGE TRAITEMENT DE SURFACE

Type de montage Montage à flasquer ◆ Le corps de la valve, le couvercle, le boîtier du galet palpeur et
5 trous de fixation pour
Position de montage vis cylindriques M5 x 45 les vis cylindriques sont en acier inoxydable
Couple de serrage
Quelconque, de préférence horizontale

Vis de fixation MD = 5,2 Nm (qualité 8.8,
zinguée)

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 19 26 1.5-46SF
