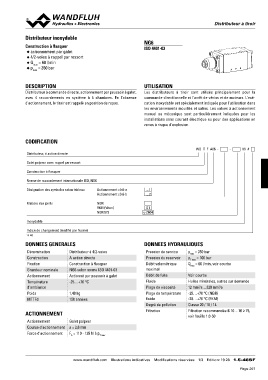

DDiissttrriibbuutteeuurr àà ttiirrooiirr

Distributeur inoxydable NG6

Construction à flasquer ISO 4401-03
◆ actionnement par galet
◆ 4/2-voies à rappel par ressort
Qpmmaaxx = 60 l/min
◆ = 350 bar
◆

DESCRIPTION UTILISATION

Distributeur à commande directe, actionnement par poussoir à galet, Les distributeurs à tiroir sont utilisés principalement pour la
commande directionnelle et l'arrêt de vérins et de moteurs. L'exé-
avec 4 raccordements en système à 5 chambres. En l'absence cution inoxydable est spécialement indiquée pour l'utilisation dans
les environnements mouillés et salins. Les valves à actionnement
d'actionnement, le tiroir est rappelé en position de repos. manuel ou mécanique sont particulièrement indiquées pour les
installations sans courant électrique ou pour des applications en
zones à risque d'explosion.

CODIFICATION

WD T F A06 - - K9 #

Distributeur, à action directe

Galet palpeur avec rappel par ressort

Construction à flasquer

Norme de raccordement internationale ISO, NG6

Désignation des symboles selon tableau Actionnement côté a …1
Actionnement côté b …2

Matière des joints NBR D1
FKM (Viton) y-Z604
NBR 872

Inoxydable

Indice de changement (modifié par l’usine)

1.5-46S

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Distributeur à 4/2-voies Pression de service pmax = 350 bar
Construction A action directe Pression du reservoir pT max = 100 bar
Fixation Construction à flasquer Débit volumétrique Qmax = 60 l/min, voir courbe
Grandeur nominale NG6 selon norme ISO 4401-03 maximal
Actionnement Actionné par poussoir à galet Débit de fuite Voir courbe
Température -25…+70 °C Fluide Huiles minérales, autres sur demande
d’ambiance Plage de viscosité 12 mm2/s…320 mm2/s
Poids 1,48 kg Plage de température -25…+70 °C (NBR)
MTTFd 150 années fluide -20…+70 °C (FKM)
Degré de pollution Classe 20 / 18 / 14
ACTIONNEMENT Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
Actionnement
Course d’actionnement Galet palpeur
Force d’actionnement s = 2,6 mm
Fb = 110 - 135 N à pT max

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 19 26 1.5-46SF
