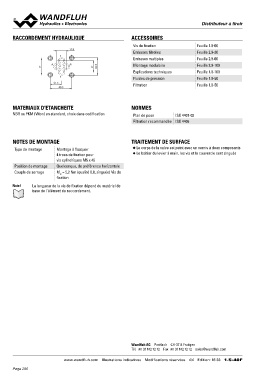

RACCORDEMENT HYDRAULIQUE ACCESSOIRES Distributeur Aà Hti4roxi6r
T 17.8 Vis de fixation Feuille 1.0-60
A B Embases filetées Feuille 2.9-30
31 Embases multiples Feuille 2.9-60
21 Montage modulaire Feuille 2.9-100
32.5 Explications techniques Feuille 1.0-100
Fluides de pression Feuille 1.0-50
P Filtration Feuille 1.0-50
21.5
40.5
MATERIAUX D'ETANCHEITE NORMES
NBR ou FKM (Viton) en standard, choix dans codification Plan de pose ISO 4401-03
Filtration recommandée ISO 4406
NOTES DE MONTAGE TRAITEMENT DE SURFACE
Type de montage Montage à flasquer ◆ Le corps de la valve est peint avec un vernis à deux composants
4 trous de fixation pour
Position de montage vis cylindriques M5 x 45 ◆ Le boîtier du levier à main, les vis et le couvercle sont zingués
Couple de serrage
Quelconque, de préférence horizontale
MD = 5,2 Nm (qualité 8.8, zinguée) Vis de
fixation
Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 16 33 1.5-40F
