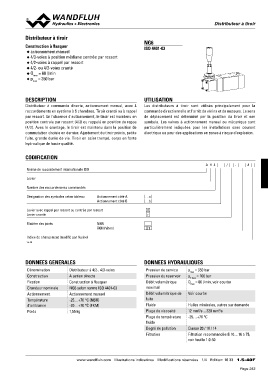

Distributeur Aà Hti4roxi6r

Distributeur à tiroir NG6

Construction à flasquer ISO 4401-03
◆ actionnement manuel
◆ 4/3-voies à position médiane centrée par ressort
◆ 4/2-voies à rappel par ressort
◆ 4/2- ou 4/3-voies cranté
Qpmmaaxx = 60 l/min
◆ = 350 bar
◆

DESCRIPTION UTILISATION

Distributeur à commande directe, actionnement manuel, avec 4 Les distributeurs à tiroir sont utilisés principalement pour la
raccordements en système à 5 chambres. Tiroir cranté ou à rappel commande directionnelle et l'arrêt de vérins et de moteurs. Le sens
par ressort. En l'absence d'actionnement, le tiroir est maintenu en de déplacement est déterminé par la position du tiroir et son
position centrale par ressort (4/3) ou rappelé en position de repos symbole. Les valves à actionnement manuel ou mécanique sont
(4/2). Avec le crantage, le tiroir est maintenu dans la position de particulièrement indiquées pour les installations sans courant
commutation choisie en dernier. Ajustement du tiroir précis, petite électrique ou pour des applications en zones à risque d'explosion.
fuite, grande durée de vie. Tiroir en acier trempé, corps en fonte
hydraulique de haute qualité.

CODIFICATION

AH4 /- #

Norme de raccordement internationale ISO

Levier

Nombre des raccordements commandés

Désignation des symboles selon tableau Actionnement côté A …a
Actionnement côté B …b

Levier avec rappel par ressort ou centrée par ressort f
Levier cranté r

Matière des joints NBR D1
FKM (Viton)

Indice de changement (modifié par l‘usine)

1.5-40

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Distributeur à 4/2-, 4/3-voies Pression de service pmax = 350 bar
Construction A action directe Pression du reservoir pT max = 100 bar
Fixation Construction à flasquer Débit volumétrique Qmax = 60 l/min, voir courbe
Grandeur nominale NG6 selon norme ISO 4401-03 maximal
Actionnement Actionnement manuel Débit volumétrique de Voir courbe
Température -25…+70 °C (NBR) fuite
d’ambiance -20…+70 °C (FKM) Fluide Huiles minérales, autres sur demande
Poids 1,55 kg Plage de viscosité 12 mm2/s…320 mm2/s
-25…+70 °C
Plage de température
fluide Classe 20 / 18 / 14
Degré de pollution Filtration recommandée ß 10…16 ≥ 75,
Filtration voir feuille 1.0-50

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 16 33 1.5-40F
