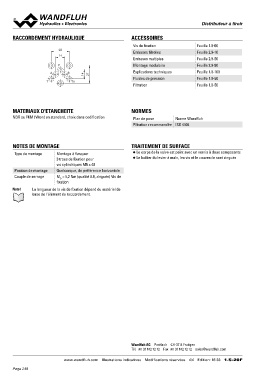

RACCORDEMENT HYDRAULIQUE                                           ACCESSOIRES                         Distributeur àBHti4roxi4r

                     28                                             Vis de fixation                 Feuille 1.0-60
                     14                                             Embases filetées                Feuille 2.9-10
                                                                    Embases multiples               Feuille 2.9-50
                     P   B       14                                 Montage modulaire               Feuille 2.9-90
             A               T0       27                            Explications techniques         Feuille 1.0-100
          T                                                         Fluides de pression             Feuille 1.0-50
                                                                    Filtration                      Feuille 1.0-50

MATERIAUX D'ETANCHEITE                                             NORMES

NBR ou FKM (Viton) en standard, choix dans codification            Plan de pose              Norme Wandfluh

                                                                   Filtration recommandée ISO 4406

NOTES DE MONTAGE                                                   TRAITEMENT DE SURFACE

Type de montage      Montage à flasquer                            ◆ Le corps de la valve est peint avec un vernis à deux composants
                     3 trous de fixation pour
Position de montage  vis cylindriques M5 x 40                      ◆ Le boîtier du levier à main, les vis et le couvercle sont zingués
Couple de serrage
                     Quelconque, de préférence horizontale

                     MD = 5,2 Nm (qualité 8.8, zinguée) Vis de
                     fixation

Note!     La longueur de la vis de fixation dépend du matériel de
          base de l'élément de raccordement.

                                                                                 Wandfluh AG Postfach CH-3714 Frutigen
                                                                                 Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                         www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 16 33 1.5-20F
