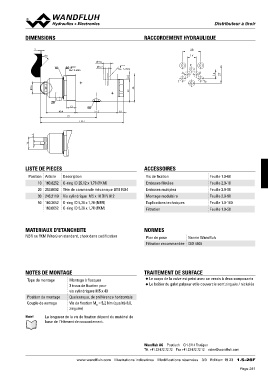

DDiissttrriibbuutteeuurr àà ttiirrooiirr

DIMENSIONS RACCORDEMENT HYDRAULIQUE

2 28
45° 14

10 30 9.5 P
5.2 A
MD= 2.6Nm T
MD= 5.2Nm

16 B
4.1 16 T0
30 8
3820508.1

141257.2
2740.4
113.7
77

LISTE DE PIECES ACCESSOIRES

Position Article Description Vis de fixation Feuille 1.0-60
10 160.8252 O-ring ID 25,12 x 1,78 (FKM) Embases filetées Feuille 2.9-10
20 253.6002 Tête de commande mécanique BTII NG4 Embases multiples Feuille 2.9-50
Montage modulaire Feuille 2.9-90
30 246.2119 Vis cylindrique M5 x 18 DIN 912 Explications techniques Feuille 1.0-100
Filtration Feuille 1.0-50
50 160.2052 O-ring ID 5,28 x 1,78 (NBR)
160.6052 O-ring ID 5,28 x 1,78 (FKM)

MATERIAUX D'ETANCHEITE NORMES

NBR ou FKM (Viton) en standard, choix dans codification Plan de pose Norme Wandfluh

Filtration recommandée ISO 4406

NOTES DE MONTAGE TRAITEMENT DE SURFACE

Type de montage Montage à flasquer ◆ Le corps de la valve est peint avec un vernis à deux composants
3 trous de fixation pour
Position de montage vis cylindriques M5 x 40 ◆ Le boîtier du galet palpeur et le couvercle sont zingués / nickelés
Couple de serrage
Quelconque, de préférence horizontale

Vis de fixation MD = 5,2 Nm (qualité 8.8,
zinguée)

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 19 23 1.5-26F
